Гелиевые эталонные течи и сопутствующие аксессуары применяются для обеспечения высокой точности измерений при испытаниях на герметичность. Они служат для задания и контроля потока гелия, а также для проверки чувствительности систем поиска утечек. Гелиевые течи «Гелит» сертифицированы и включены в Государственный реестр средств измерений РФ. Течи поставляются в двух исполнениях, отличающихся диапазоном расхода гелия и значением допустимой относительной погрешности.
Для обеспечения требуемой герметичности контролируемого изделия важно, чтобы контрольные течи имели поток пробного газа, максимально близкий к нормируемому значению герметичности (классу герметичности). Порог чувствительности применяемых методов контроля устанавливается по контрольным течам. Настройка системы контроля герметичности на заданный класс или необходимый порог чувствительности выполняется с использованием контрольных течей, включённых в схему таким образом, чтобы имитировать наихудшие условия обнаружения утечек на реальном объекте.
Требования по герметичности объекта контроля должны быть заданы разработчиком (конструктором) и зафиксированы в конструкторской документации в виде установленного класса герметичности. В эти требования могут дополнительно включаться рекомендуемые методы и конкретные системы контроля герметичности.
В России продукция KYKY Technology Co., Ltd. представлена лабораторией «Ликлаб», которая обеспечивает поставку, метрологическое сопровождение и сервисное обслуживание гелиевых течей и вакуумно-измерительного оборудования, а также консультирует по выбору средств контроля герметичности под требуемый класс.
|
Класс герметичности |
Диапазон величин предельно допустимого потока газа через течь объекта контроля при рабочем давлении, Па·м³/с |
|
I |
от 6,7·10⁻¹¹ до 6,7·10⁻¹⁰ |
|
II |
от 6,7·10⁻¹⁰ до 6,7·10⁻⁹ |
|
III |
от 6,7·10⁻⁹ до 6,7·10⁻⁷ |
|
IV |
от 6,7·10⁻⁷ до 6,7·10⁻⁶ |
|
V |
от 6,7·10⁻⁶ до 6,7·10⁻⁴ |
Класс герметичности определяет совокупность методов (или систем) контроля герметичности, пороговая чувствительность которых находится в заданном диапазоне и количественно характеризует величину утечки контролируемого изделия.
Изделие считается соответствующим определённому классу герметичности, если на испытательной установке, обладающей чувствительностью в пределах этого класса, не выявлен поток газа, превышающий верхнюю границу диапазона для данного класса. В ряде отраслей промышленности классы герметичности могут задаваться с другой мантиссой (например, начинающейся с «5»), однако общее число классов, как правило, сохраняется и остаётся равным пяти.
На момент подготовки материала в наличии следующие гелиевые течи:
|
Наименование, тип |
Серийный номер |
Поток течи, Па·м³/с |
Класс герметичности |
Пределы допускаемой относительной погрешности измерений от показания |
Дата и срок действия поверки / калибровки |
|
|
Течь контрольная БГ.63.002.00.000 |
028 |
1,31·10-5 |
V |
±30% |
Калибровка при поставке |
Калибровка при поставке |
|

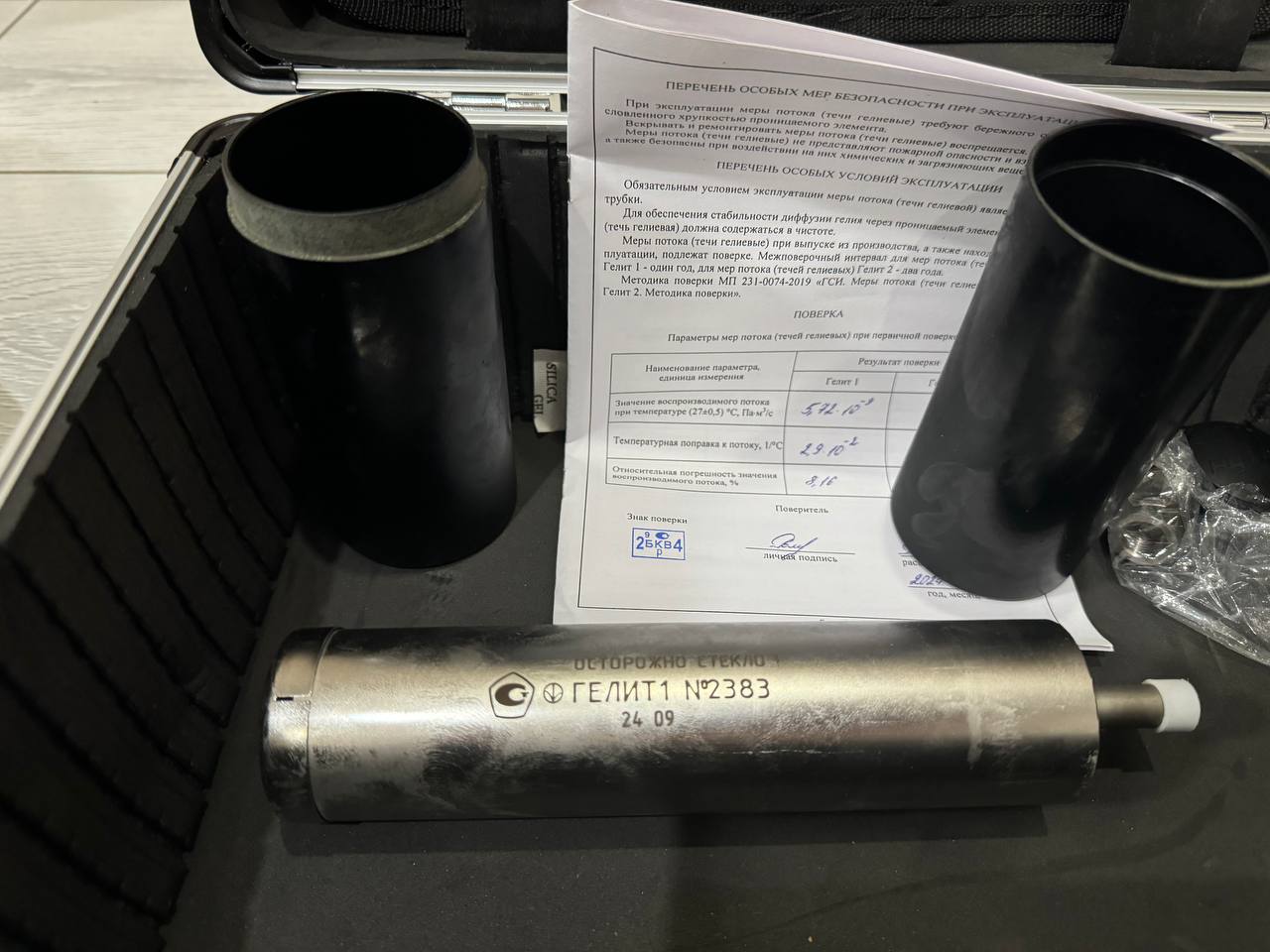

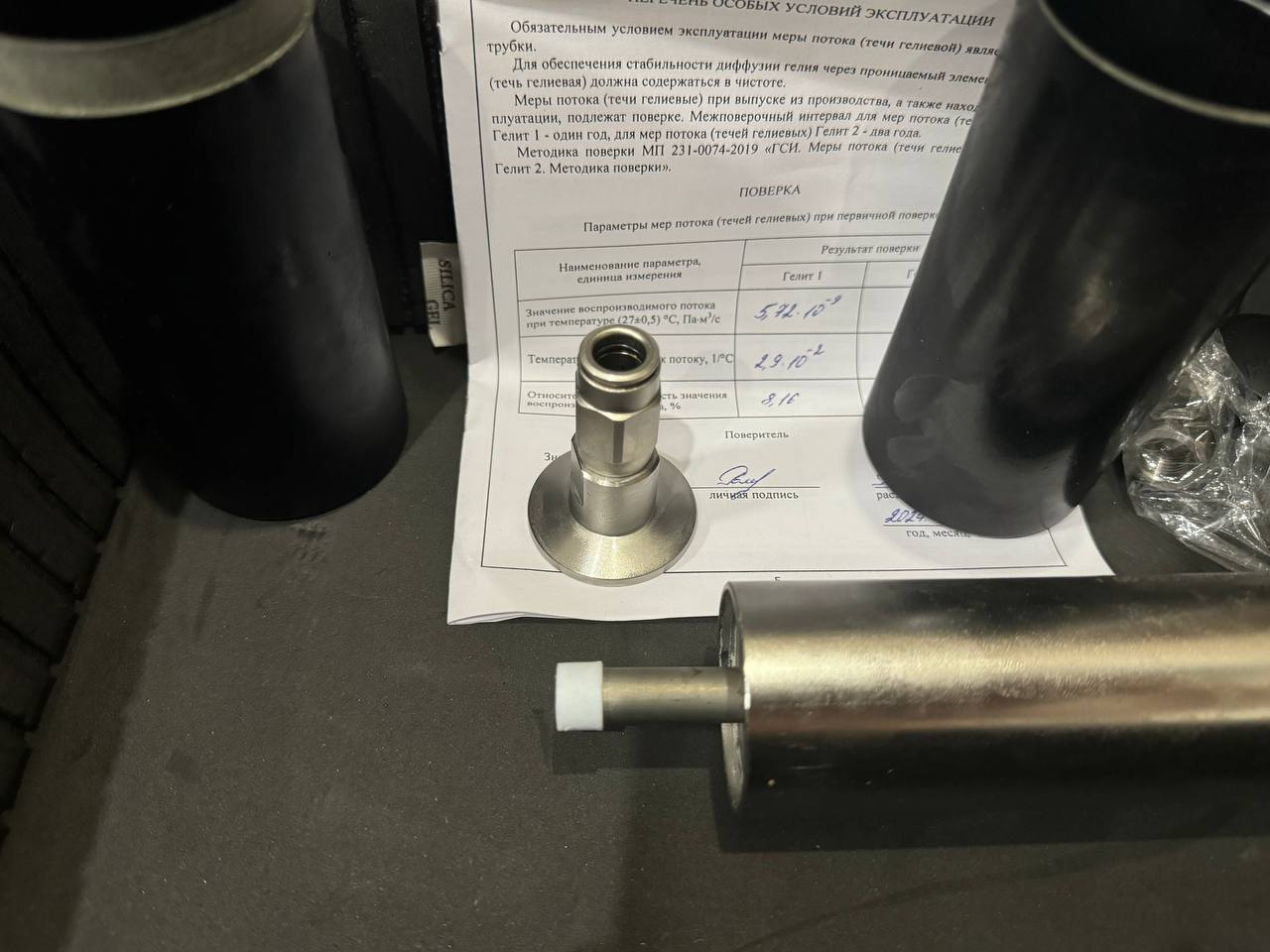

Мера потока (течь гелиевая) «Гелит 1» |
2383 |
5,72·10-9 |
II |
±15% (фактически ±8,16%) |
07.09.2024 |
06.09.2025 |
|

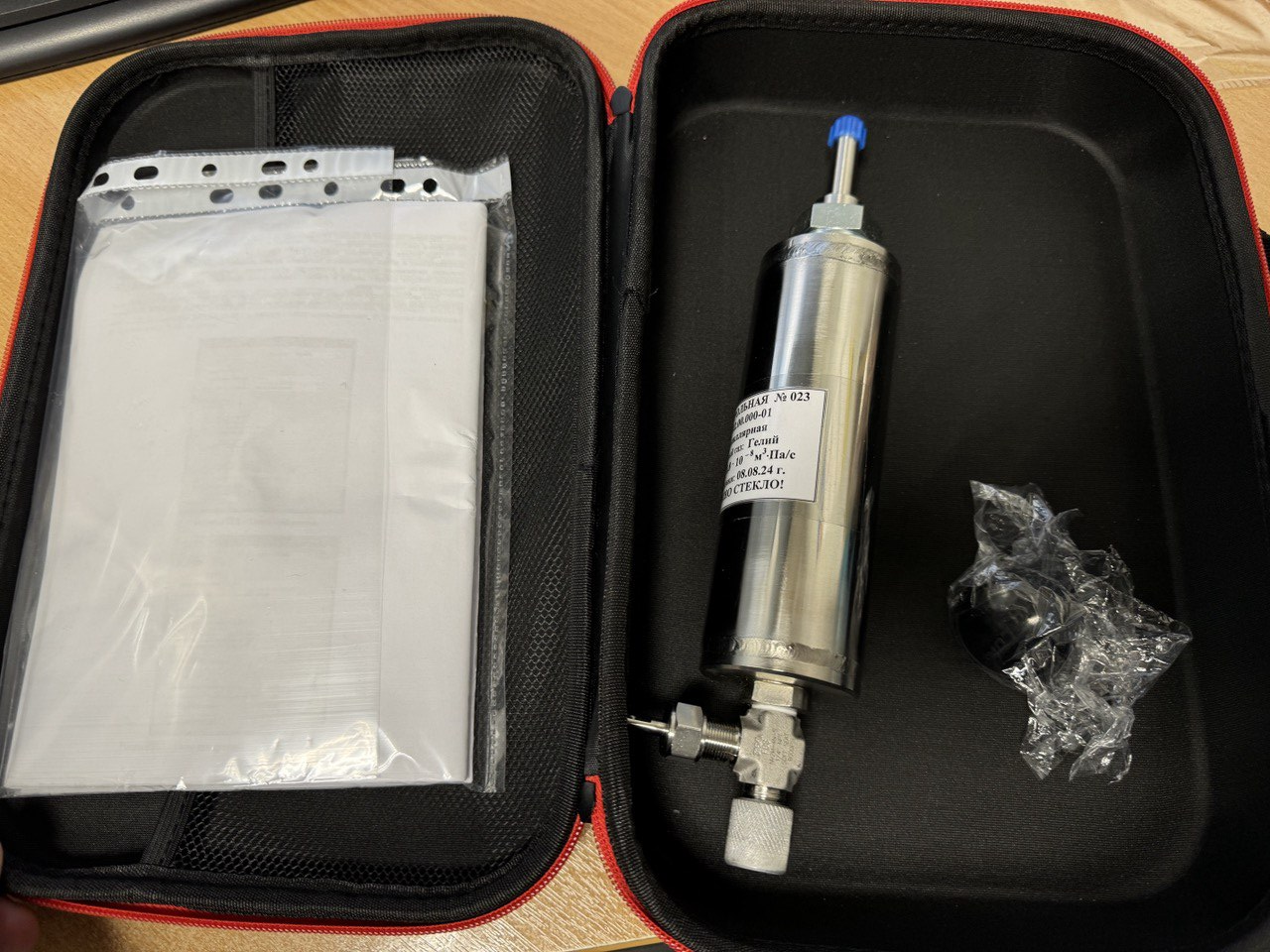

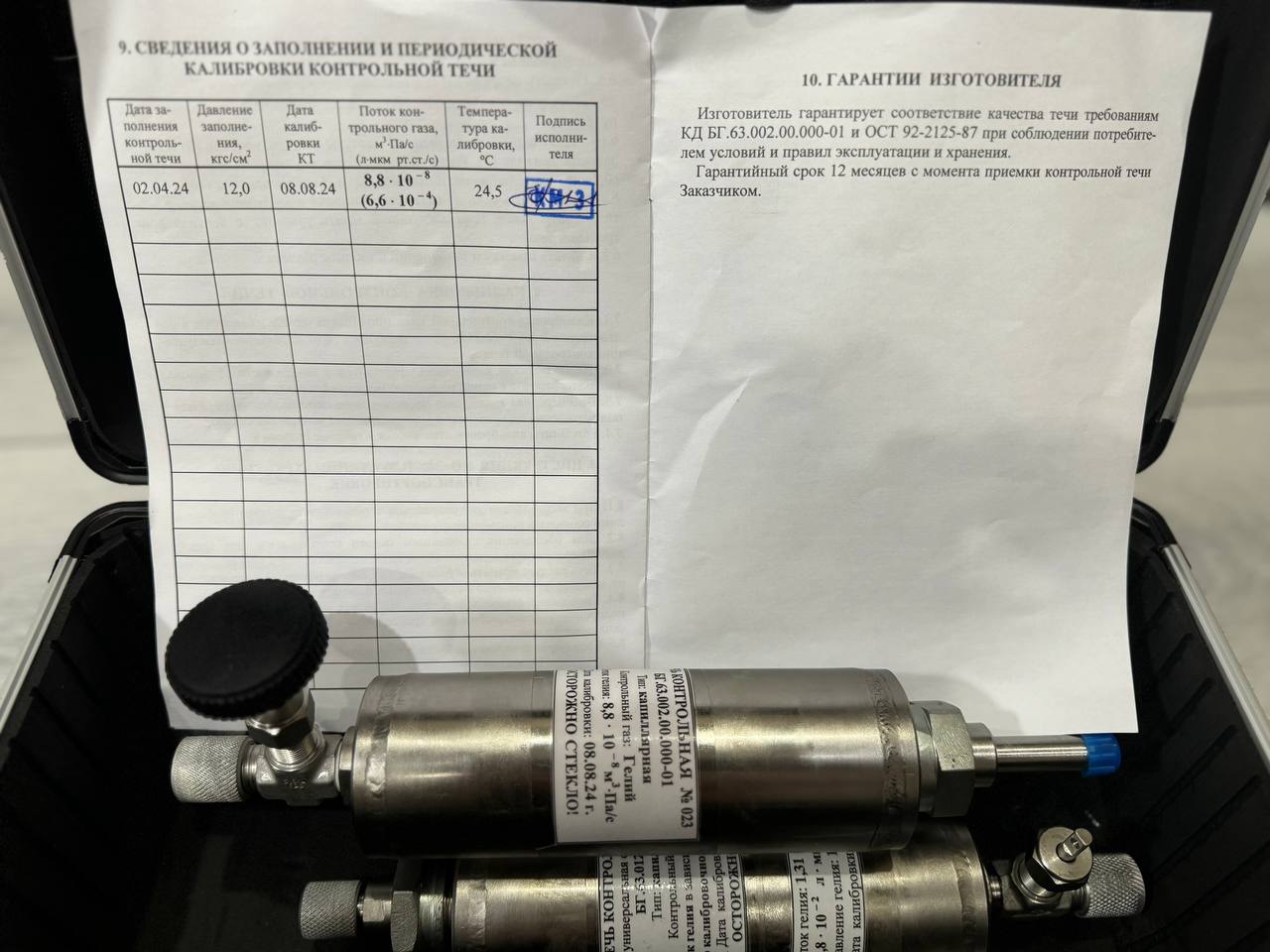

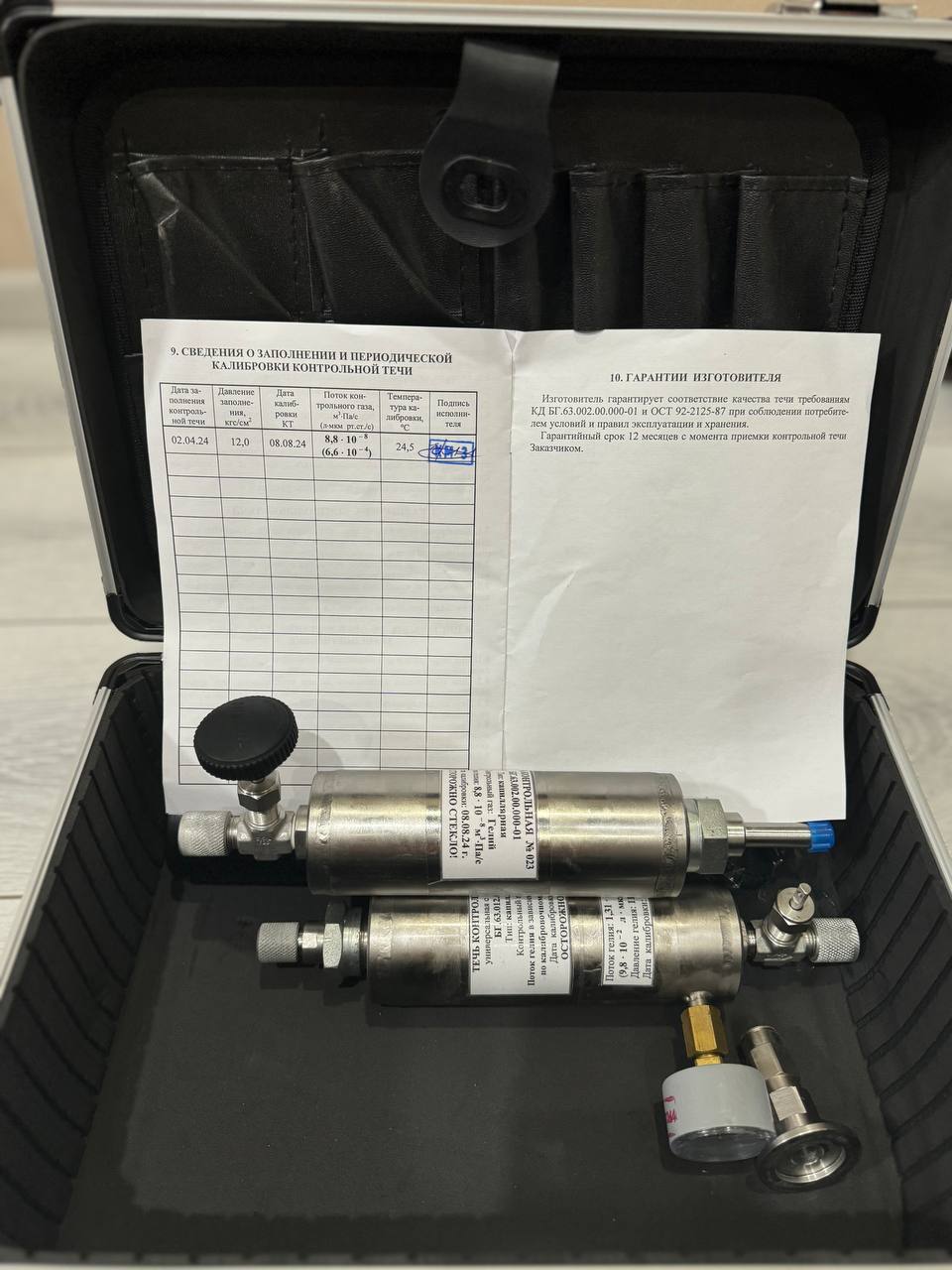

Течь контрольная БГ.63.002.00.000-01 |
023 |
8,8·10-8 |
III |
±30% |
08.08.2024 |
07.08.2025 |
|

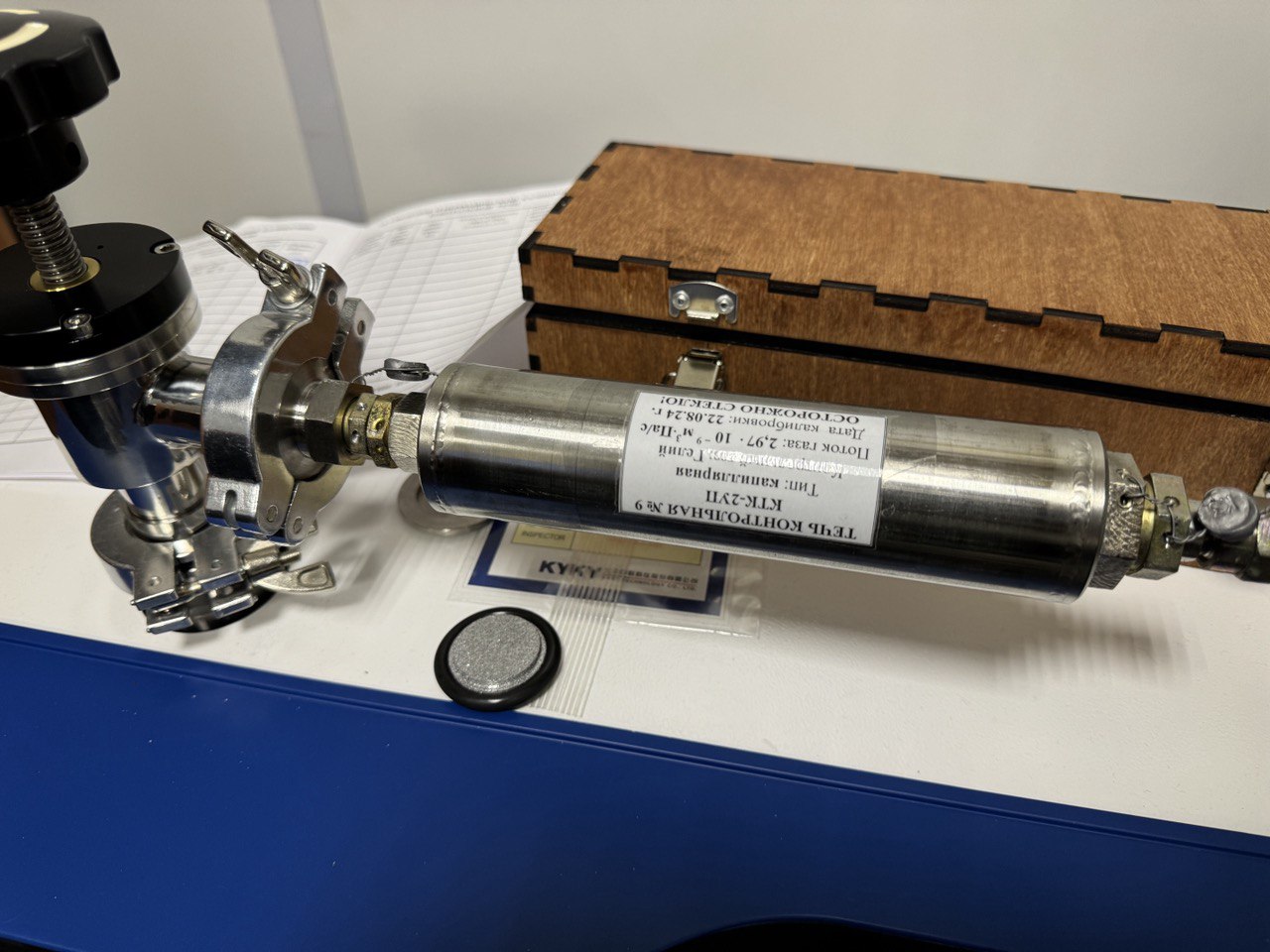

Течь контрольная БГ.63.002.00.000 с фланцем KF25 |
8 |
3·10-9 |
II |
±30% |
Калибровка при поставке |
Калибровка при поставке |
|

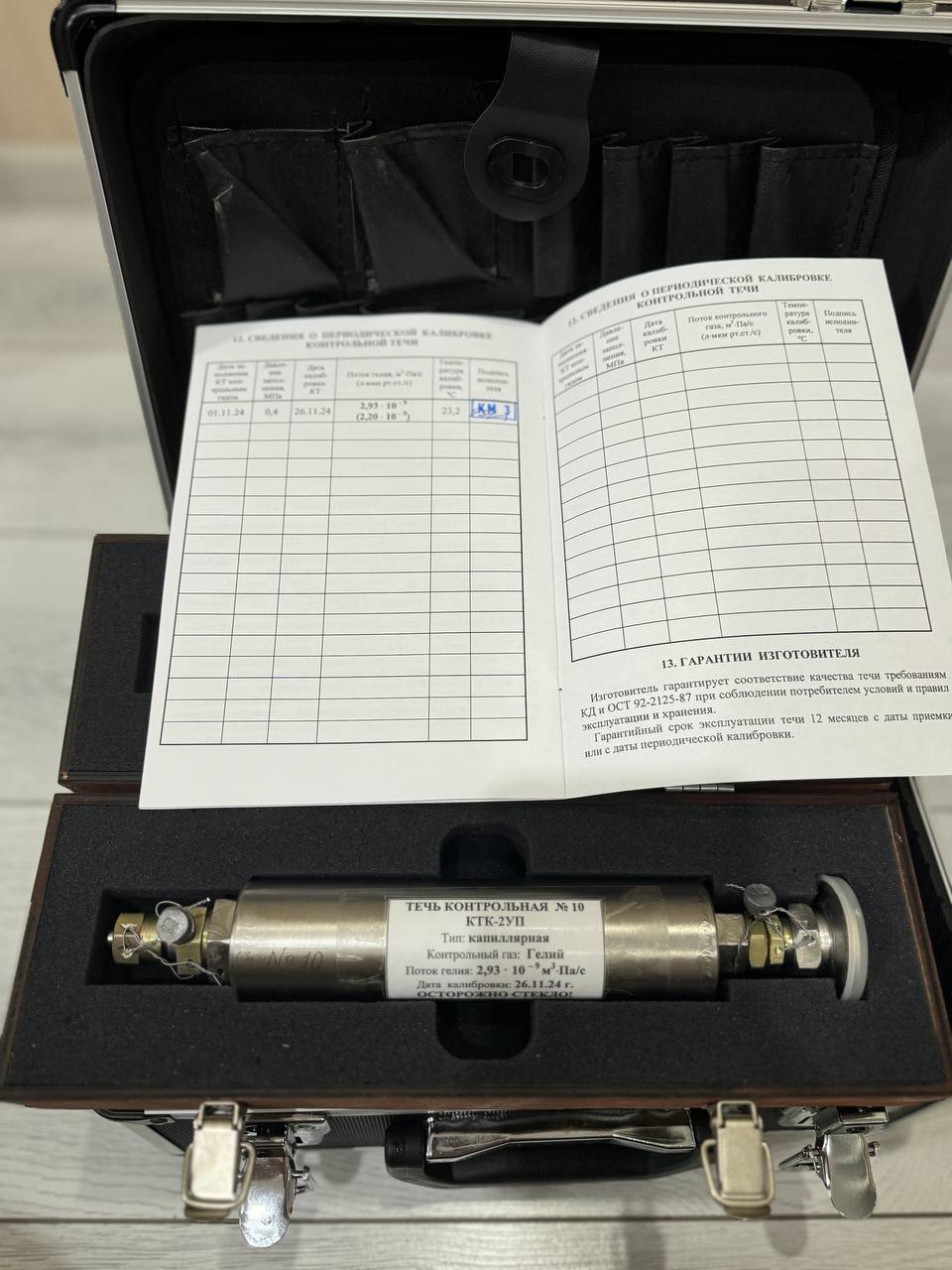

Течь контрольная БГ.63.002.00.000 с фланцем KF25 |
10 |
2·10-9 |
II |
±30% |
Калибровка при поставке |
Калибровка при поставке |
