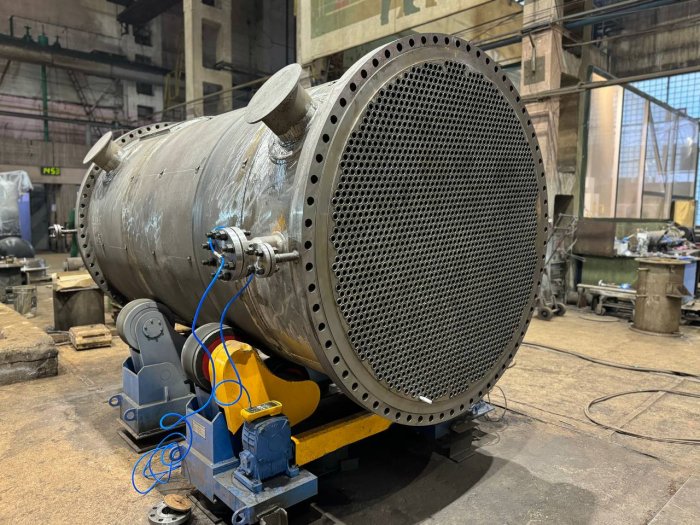

Специалисты ООО «Лаборатория Ликлаб», представляющей в России интересы производителя течеискателей KYKY Technology Co., Ltd., выполнили испытания герметичности изделия методом щупа с использованием масс-спектрометрического гелиевого течеискателя на площадке Заказчика. По результатам контроля аттестованной в соответствии с требованиями Ростехнадзора лабораторией выдано заключение по следующей номенклатуре: Кожух в количестве 1 шт.
Таблица 1 – Перечень объектов контроля
|
№ |
Наименование объекта контроля |
Кол-во |
Ед. |
|
1 |
Кожух |
1 |
шт. |
Метод щупа применяется для локального контроля герметичности изделий и узлов. При таком способе объект контроля (ОК) заполняют гелием либо гелиево-воздушной смесью до установленного испытательного давления. Затем внешнюю поверхность ОК последовательно просматривают специальным щупом, соединенным с течеискателем гибким металлическим или вакуумным резиновым шлангом.
Во время сканирования гелий, проходя через имеющийся сквозной дефект в объекте контроля, попадает в масс-спектрометрическую камеру течеискателя. Для реализации контроля методом щупа применяют регулируемые щупы-улавливатели, подсоединенные к течеискателю шлангом, либо капиллярные щупы-зонды — гибкие капилляры с распределенным сопротивлением газовому потоку длиной до 10 м.
Перед проведением контроля методом щупа установка должна быть проверена на герметичность при закрытом щупе, а участок системы, обеспечивающий подачу гелия в ОК, – испытан на герметичность при давлении гелия, равном испытательному. Длину капиллярного щупа-зонда или шланга, соединяющего щуп с течеискателем, следует выбирать минимально возможной для сокращения временной задержки отклика по течи.
Порядок проведения контроля методом щупа включает подготовку объекта контроля, монтаж оснастки, включение и настройку течеискателя, подачу гелия в ОК до испытательного давления. Далее проверка выполняется путем равномерного перемещения щупа по поверхности ОК с постоянной скоростью. Щуп должен находиться в непосредственном контакте с контролируемой поверхностью, поскольку отрыв щупа от поверхности приводит к резкому снижению чувствительности и вероятности обнаружения дефектов. Контроль рекомендуется начинать с нижних участков объекта и постепенно переходить к верхним зонам.
Процесс подготовки, настройки, калибровки испытательного оборудования применительно к объекту контроля
Калибровка течеискателя предполагает установку корректного отображаемого значения потока течи на индикаторе с использованием эталонной течи. Эталонная течь представляет собой средство с гарантированно стабильной утечкой гелия при нормированных условиях. Сведения о параметрах эталонной течи приводятся в сертификате калибровки и дублируются на маркировочной этикетке.
При течеискании методом щупа применяют два вида калибровки: внутреннюю и внешнюю. Внутренняя калибровка использует встроенную эталонную течь для автоматической самонастройки течеискателя. Современные приборы, такие как гелиевые течеискатели KYKY Technology Co., Ltd., имеют встроенную калибровочную течь и способны выполнять автокалибровку за считанные секунды.
Внешняя калибровка осуществляется с применением внешней эталонной течи и позволяет откалибровать прибор за несколько минут, а также использовать её для проверки корректности работы внутренней эталонной течи. Течеискатели, эксплуатируемые лабораторией «Ликлаб» в России, регулярно калибруются по внешним эталонным течам для подтверждения точности измерений. При калибровке в режиме атмосферного щупа необходимо дополнительно учитывать расстояние от насадки щупа до поверхности изделия и скорость сканирования.
Автоматическая подстройка/калибровка по встроенной течи предназначена для настройки масс-спектрометра течеискателя на регистрацию пробного газа (гелия) за счет изменения ускоряющего напряжения в узком диапазоне. В результате в память течеискателя записывается новое значение ускоряющего напряжения, при котором достигается максимальный сигнал от встроенной гелиевой течи. Одновременно выполняется калибровка измерительной шкалы, что позволяет связать зарегистрированный сигнал с установленными в настройках единицами измерения потока.
В начале каждой рабочей смены требуется выполнять автоматическую подстройку/калибровку, а при необходимости – повторять её в процессе работы. Это обеспечивает корректную настройку анализатора и достижение предельной чувствительности прибора. Нажатие кнопки СТАРТ/СТОП позволяет прервать текущий цикл автоматической калибровки, аннулировать его результаты и перевести течеискатель в режим ожидания. В зависимости от конфигурации течеискателя, данный режим может запускаться автоматически при первом включении, независимо от подключения клапана внешней течи. По завершении автоподстройки/калибровки в памяти течеискателя фиксируется достигнутое значение минимально регистрируемого потока, и прибор переходит в режим готовности.
МЕТОДИКА КОНТРОЛЯ ГЕРМЕТИЧНОСТИ ИЗДЕЛИЯ СПОСОБОМ ЩУПА
Гелиевый метод щупа применяется для точного определения местоположения дефектов (утечек) в объекте контроля (ОК) в процессе проведения контроля герметичности (КГ).
При выполнении КГ гелиевым щупом ОК заполняют гелием или гелиево-воздушной смесью до давления, превышающего атмосферное. Затем наружную поверхность ОК сканируют щупом, соединенным с течеискателем гибким металлическим или вакуумным резиновым шлангом. За счет разности давлений гелий проходит через дефект, далее через щуп и шланг поступает в масс-спектрометрическую камеру течеискателя (см. ГОСТ 28517). Специальная формованная насадка щупа, соответствующая геометрии контролируемой поверхности, позволяет точно локализовать место утечки.
При КГ методом гелиевого щупа применяются регулируемые щупы-улавливатели, соединенные шлангом с течеискателем, а также капиллярные щупы-зонды. Капиллярные щупы-зонды представляют собой гибкий капилляр длиной до 10 м с распределенным сопротивлением газовому потоку, обеспечивающим стабильный поток газа и надежную регистрацию сигнала.
· все соединения установки должны быть проверены на герметичность при закрытом щупе способом обдува;
· участок установки, обеспечивающий подачу гелия в ОК, подлежит проверке на герметичность гелиевым щупом при давлении гелия, равном контрольному (установленному конструкторской документацией), но не менее 1∙10⁶ Па;
· длина капиллярного щупа-зонда или шланга (магистрали), соединяющего щуп с течеискателем, должна быть минимальной, поскольку от неё зависит время запаздывания сигнала о наличии течи.
Примечание — При использовании вакуумного резинового шланга для подключения щупа к течеискателю, с целью снижения газовыделения шланг должен быть промыт 15%-ным раствором щелочи, затем тщательно промыт проточной водой и дистиллированной водой по действующей НД, после чего высушен этиловым спиртом по ГОСТ 5962. Наружная поверхность шланга протирается касторовым маслом.
Порядок проведения КГ методом гелиевого щупа:
· подготовленный к КГ в соответствии с требованиями раздела 7.1 ОК после установки технологической оснастки откачивается до остаточного давления 700–1400 Па;
· включается и настраивается течеискатель;
· гелий или гелиево-воздушная смесь (с содержанием гелия не менее 50%) подается в ОК до установленного контрольного давления; Примечания:
1. Если предварительная откачка ОК невозможна, допускается производить продувку полости гелием до появления гелия на выходе ОК.
2. Для достижения концентрации гелия не менее 50% при давлении 0,1 МПа после продувки полости гелием ОК дополнительно заполняют гелием до давления 0,1 МПа. Для получения концентрации гелия не менее 75% давление сбрасывают до атмосферного и вновь подают гелий до 0,1 МПа.
3. &
