Турбомолекулярные насосы FF с контроллером (10-7 Па)
Турбомолекулярные насосы данной серии работают по принципу передачи импульса от быстро вращающихся лопастей ротора к молекулам газа. Ротор развивает скорость до 90 000 об/мин, а система лопастей направляет газовые молекулы от входного фланца к выходному, обеспечивая их последовательное перекачивание.
Ключевые достоинства турбомолекулярных насосов заключаются в достижении глубокого вакуума (до 10-8 Па), полном отсутствии масла в рабочем объёме (что исключает риск загрязнения вакуумной камеры) и высокой надежности при длительной непрерывной эксплуатации.
Оборудование этого типа широко применяется в полупроводниковом производстве, в научно-исследовательских проектах, в том числе в физических и химических лабораториях, а также в установках вакуумной металлургии и других высокотехнологичных системах, где требуется высокий и сверхвысокий вакуум.

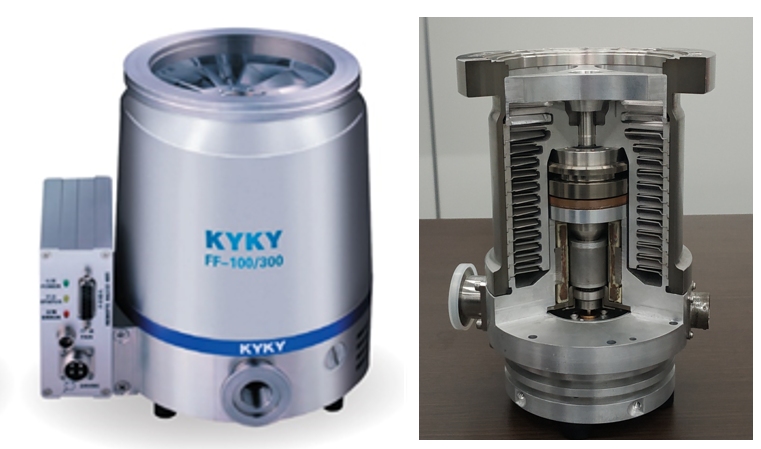

Типовая конструкция турбомолекулярного насоса включает многокаскадный ротор с несколькими ступенями лопастей и статор – неподвижные венцы, расположенные между роторными ступенями. Такая чередующаяся роторно-статорная компоновка обеспечивает поэтапное снижение давления газа по мере его продвижения через насос.
Контроль работы насоса и его защитных функций осуществляется через электронный блок управления, который отслеживает скорость вращения ротора, обеспечивает плавный разгон и стабильность рабочих параметров.
Для повышения ресурса и стабильности характеристик турбомолекулярные насосы, как правило, оснащаются системой охлаждения – воздушной или водяной, в зависимости от конфигурации. В состав вакуумной установки также обычно включаются форвакуумные насосы, которые предварительно понижают давление до уровня порядка 50 Па, после чего становится возможен запуск турбомолекулярного насоса.
Конструкция насосов серии FF включает несколько ступеней, в том числе молекулярную, что позволяет эффективно использовать их совместно с форвакуумными агрегатами, обеспечивающими давление на выпускном фланце в диапазоне не более 10–500 Па. Допустимое давление на входном фланце составляет не более 1–5 Па.
В России официальным представителем и поставщиком турбомолекулярных насосов KYKY Technology Co., Ltd. выступает лаборатория «Ликлаб», обеспечивающая поставку, сервисную поддержку и техническое сопровождение оборудования.
1. Общая информация
Наименование изделия: Турбомолекулярный насос
Модель: KYKY FF160/700FE
Производитель: KYKY Technology Co., Ltd.
Страна происхождения: Китай
Назначение: Создание высокого и сверхвысокого вакуума в вакуумных установках различного назначения (научные комплексы, аналитические приборы, технологические линии и оборудование). В России поставки и сопровождение осуществляются KYKY Technology Co., Ltd. в лице лаборатории «Ликлаб».
2. Основные технические характеристики
|
Параметр |
Значение |
|
Диаметр фланца (вход) |
DN160 ISO-F |
|
Производительность по воздуху |
700 л/с |
|
Максимальное входное давление |
≤ 1 Па |
|
Остаточное давление |
< 1×10⁻⁸ Па |
|
Частота вращения ротора |
~24 000 об/мин |
|
Время разгона до номинальной скорости |
≤ 4 мин |
|
Охлаждение |
Водяное (опционально воздушное) |
|
Управление |
Внешний контроллер |
|
Монтажное положение |
Горизонтальное/вертикальное |
|
Вес |
~24 кг |
|
Интерфейс |
RS232 / RS485 (зависит от версии) |
|
Питание |
220 В, 50/60 Гц |
3. Комплектация
- Турбомолекулярный насос KYKY FF160/700FE
- Блок электронного управления (в базовой поставке)
- Кабель питания и сигнальных линий
- Система водяного охлаждения (при соответствующей конфигурации)
- Руководство по эксплуатации
- Паспорт изделия и сопроводительные сертификаты
4. Условия поставки
- Срок поставки: до 60 рабочих дней с момента поступления оплаты
- Гарантийный срок: 12 месяцев
5. Дополнительные услуги (по запросу)
- Монтаж оборудования и пуско-наладочные работы на объекте
- Обучение технического и эксплуатационного персонала
- Гарантийное и послегарантийное сервисное обслуживание
- Поставка оригинальных комплектующих и запасных частей
