Участок контроля герметичности на базе комплекса Leaklab L
Комплекс Leaklab L предназначен для быстрого развёртывания рабочего места поиска утечек гелиевым масс-спектрометрическим методом. Поставка закрывает полный цикл работ: измерительное ядро, оснастку для вакуумного и щупового контроля, эталонные средства, вспомогательный тракт, обучение персонала и комплект документации. Компоновка и индикация потока в единицах Па·м³/с соответствуют требованиям ГОСТ Р 50.05.01-2018 и ISO 20485, обеспечивая воспроизводимость результатов и прослеживаемость чувствительности.

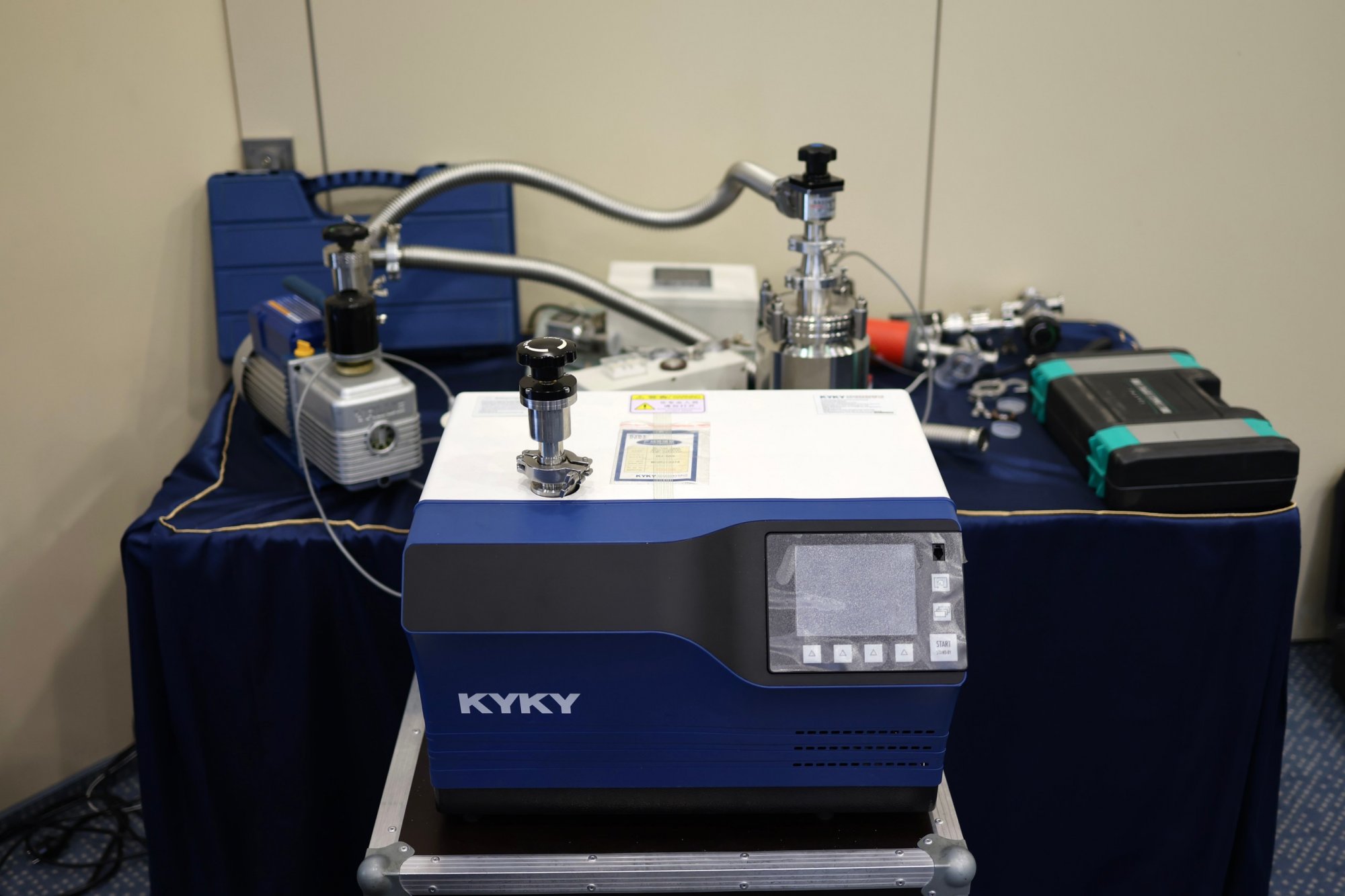

Состав поставки комплекса
Штатная конфигурация приведена в виде спецификации. Все позиции поставляются в количестве одной единицы, если не указано иное.
| № | Наименование | Кол-во | Примечание |
|---|---|---|---|
| 1 | Течеискатель масс-спектрометрический гелиевый ZQJs | 1 | Компактный корпус; турбомолекулярный насос Pfeiffer Vacuum SplitFlow |
| 2 | Эталонная гелевая течь «Гелит-2» с действующей поверкой | 1 | Прослеживаемость к государственным эталонам |
| 3 | Переходник на внешнюю гелиевую течь П-KF-25 | 1 | Для подключения эталонной течи |
| 4 | Комплект для обдува гелием КОГ с редуктором подачи He | 1 | Проверка герметичности способом обдува |
| 5 | Щуп для гелиевого течеискателя, длина 3 м | 1 | Оперативная локализация дефектов |
| 6 | Вакуумметр Пирани с индикатором и блоком питания | 1 | Контроль состояния вакуумной части |
| 7 | Кофр защитный транспортировочный на колёсах | 1 | Перевозка, хранение и сервис |
| 8 | Фильтр вакуумный KF-25 для течеискателя | 1 | Защита входной линии |
| 9 | Клапан ручной KF-25 на входной порт | 1 | Технологическая коммутация |
| 10 | Сильфон вакуумный KF-25, длина 1 м | 1 | Гибкое соединение |
| 11 | Набор хомутов и витоновых уплотнений с центрирующим кольцом KF-25 | 4 компл. | Монтаж соединений |
| 12 | Комплект портативного течеискателя «Гелийком» | 1 | Щуповой поиск по концентрации He |
| 13 | Инструктаж по методу ПВТ и работе с течеискателем | 1 день | Специалист III уровня квалификации аттестованной лаборатории |
| 14 | Книга «Испытания на герметичность» | 1 | Методическое обеспечение персонала |
Перед проведением контроля объект подготавливается: удаление рабочих сред, влаги после гидроиспытаний, установка временной оснастки на контур и организация технологических присоединений.

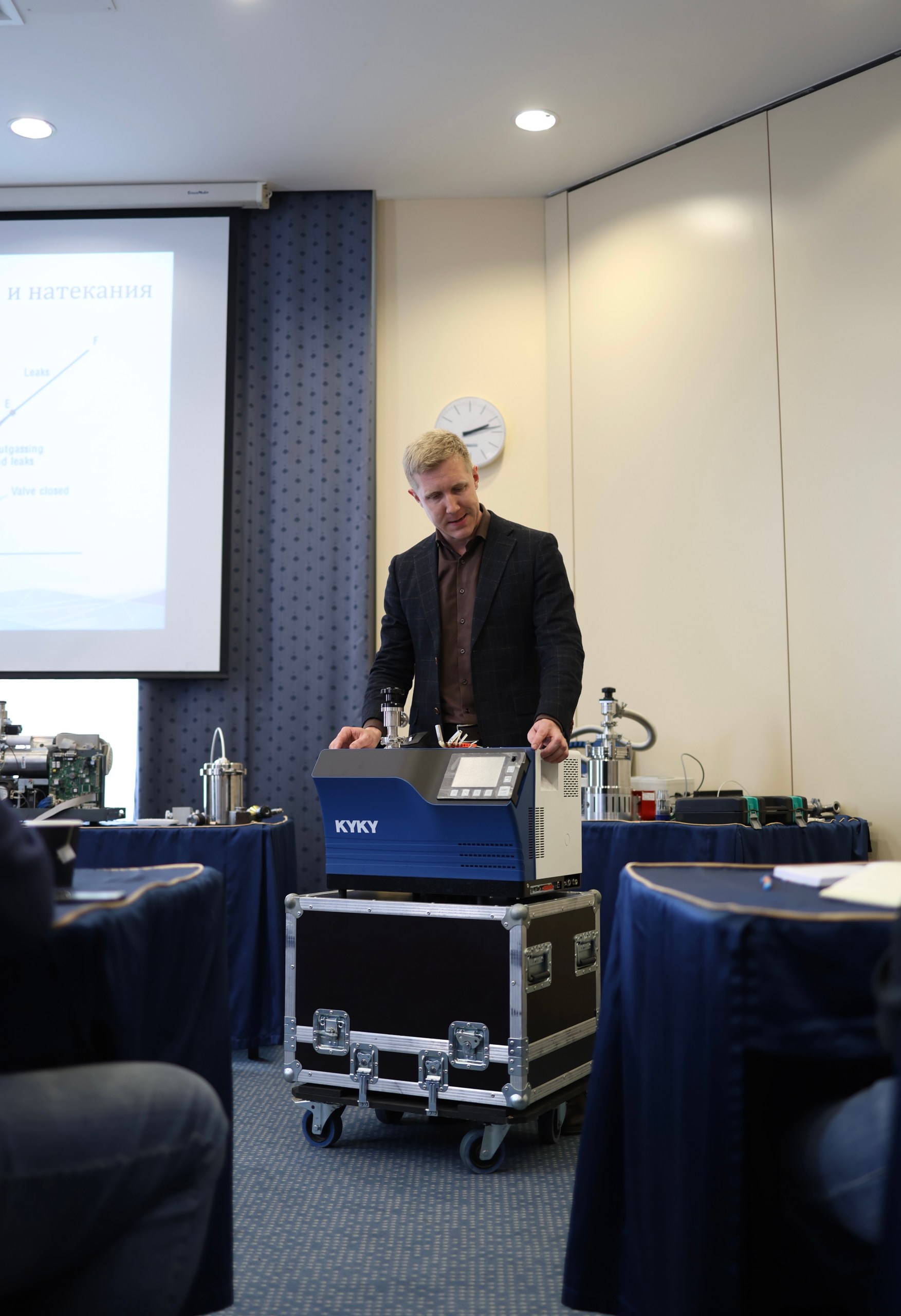

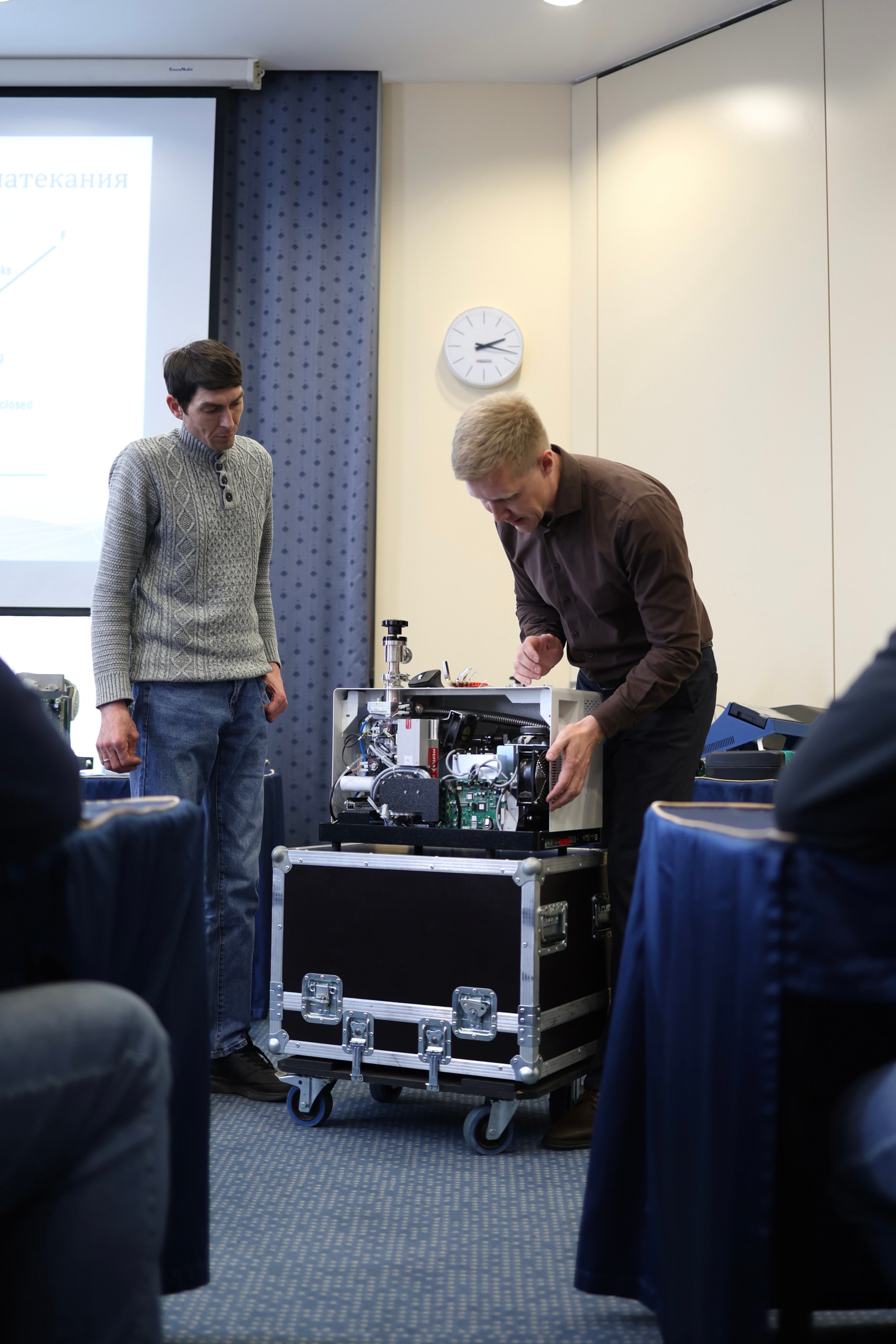

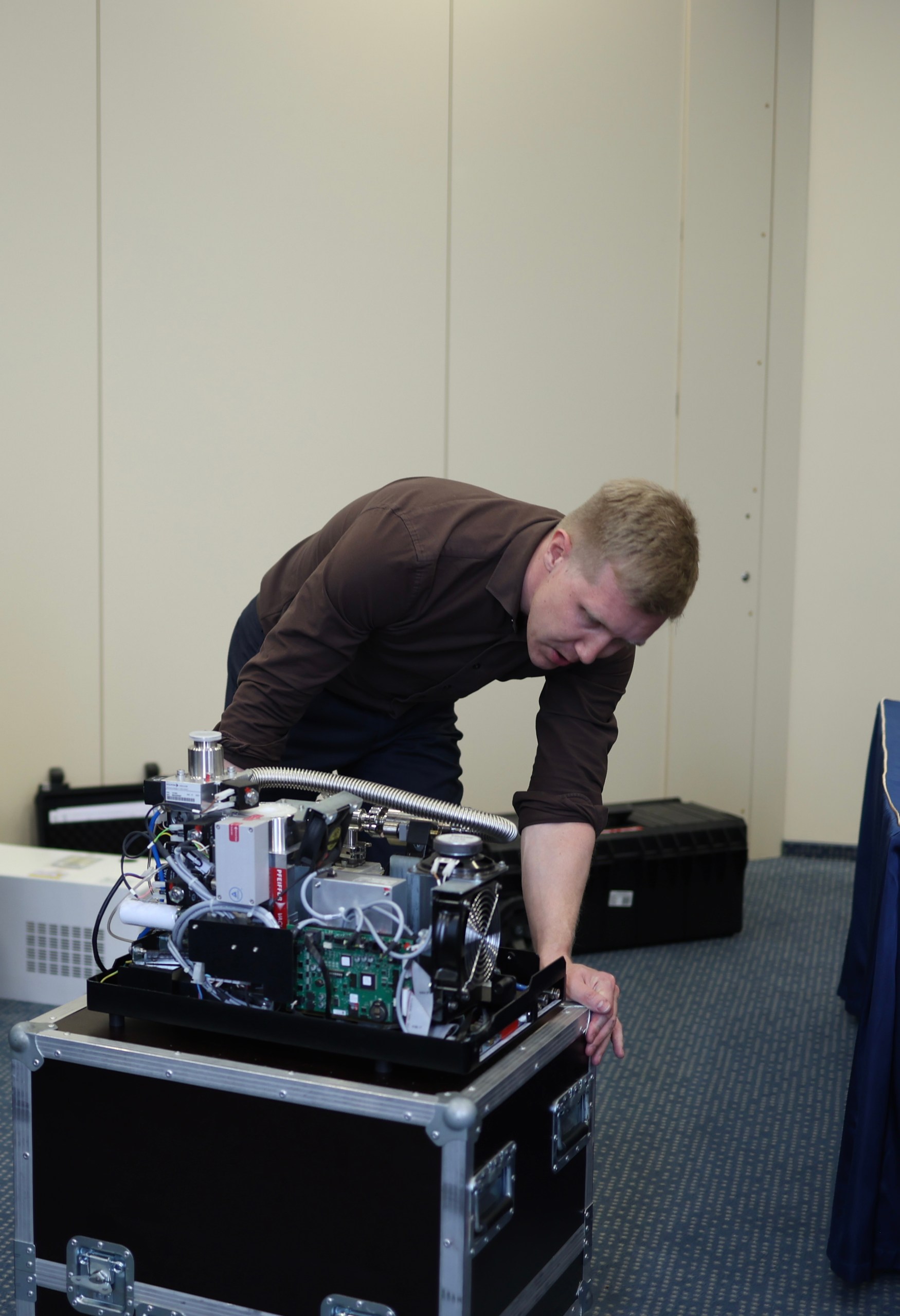

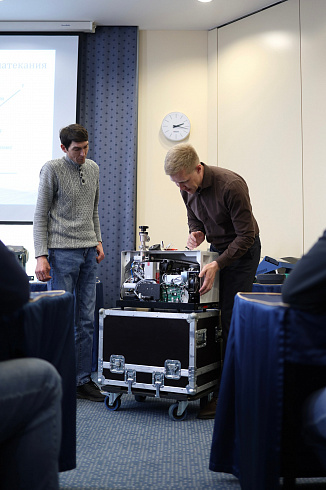

Измерительное ядро: течеискатель ZQJs

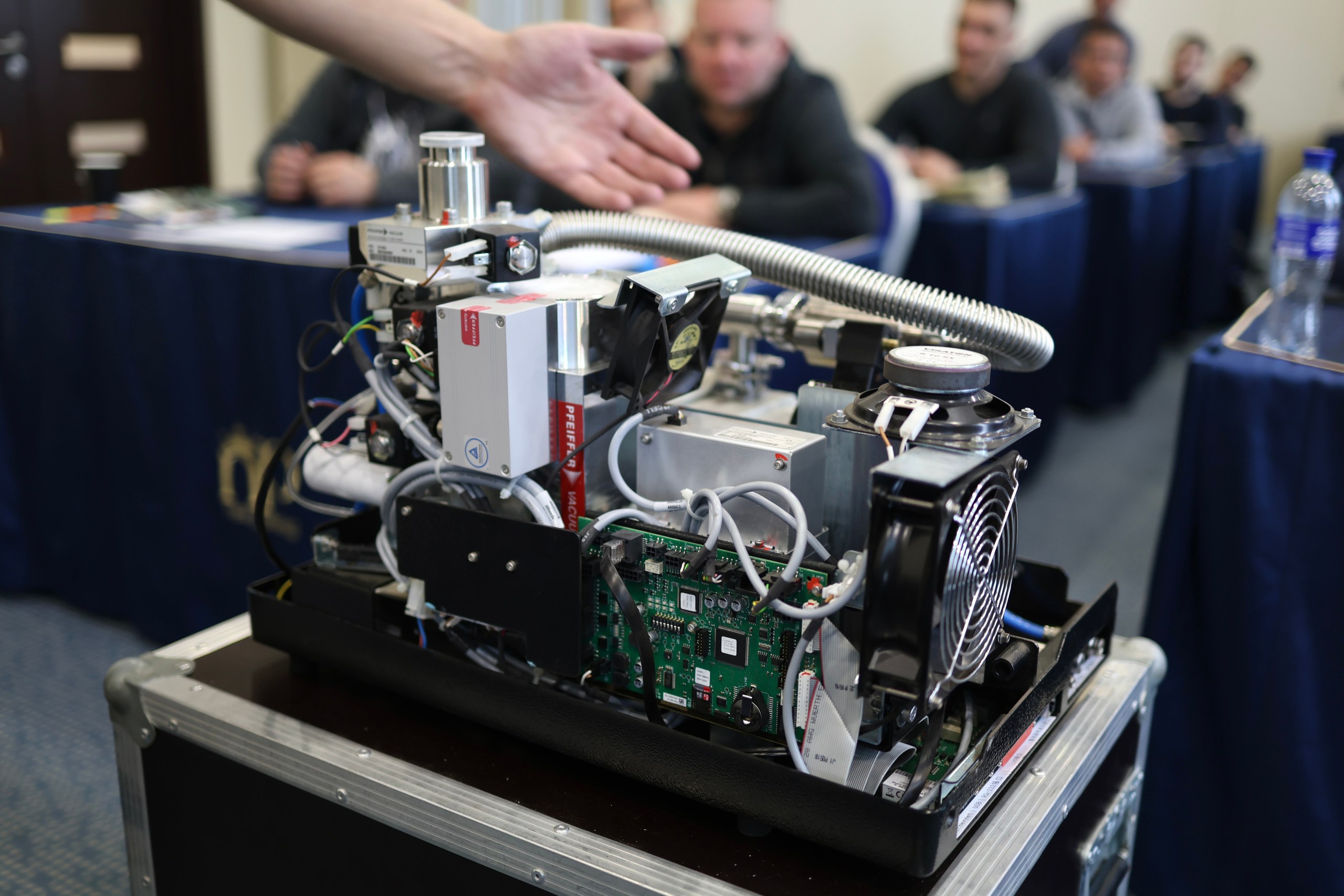

Течеискатель построен на турбомолекулярной ступени Pfeiffer Vacuum SplitFlow и рассчитан на старт контроля при давлении в объекте до 2500 Па. Противоточная схема исключает прямое загрязнение анализатора потоком от объекта, снижает фоновый гелий и увеличивает ресурс катодов. Управление реализовано сенсорным экраном с выводом текущего потока и трендов во времени.
Ключевые инженерные особенности
| № | Характеристика | Описание |
|---|---|---|
| 1 | Турбомолекулярный насос | SplitFlow, адаптирован под течеискание; сокращённая подготовка за счёт старта от 2500 Па. |
| 2 | Форвакуумный насос | ULVAC с магнитной муфтой и двойным обратным клапаном; минимизирован перенос масла. |
| 3 | Контроль давления | Пирани по входу и ионизационный датчик в анализаторе для оценки газовой нагрузки. |
| 4 | Цеховая эксплуатация | Защитный кофр и оснастка обеспечивают транспортировку и хранение без ущерба прибору. |
| 5 | Подготовка персонала | Очный инструктаж и расширенный курс по ПВТ по задачам заказчика. |
| 6 | Сервис | Запасные части, поверка, выездная диагностика и сопровождение внедрения в РФ. |

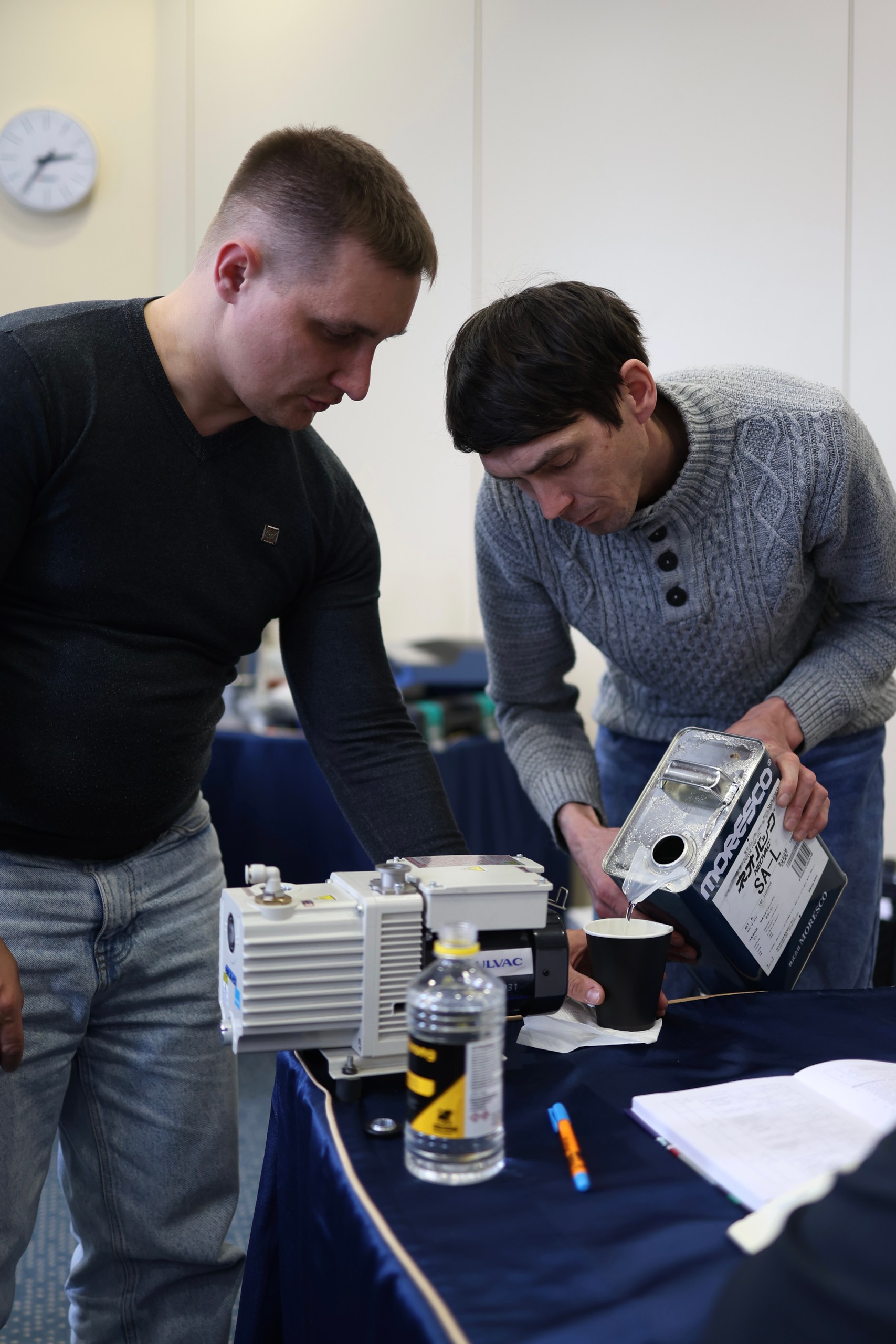

Форвакуумный тракт и режимы применения

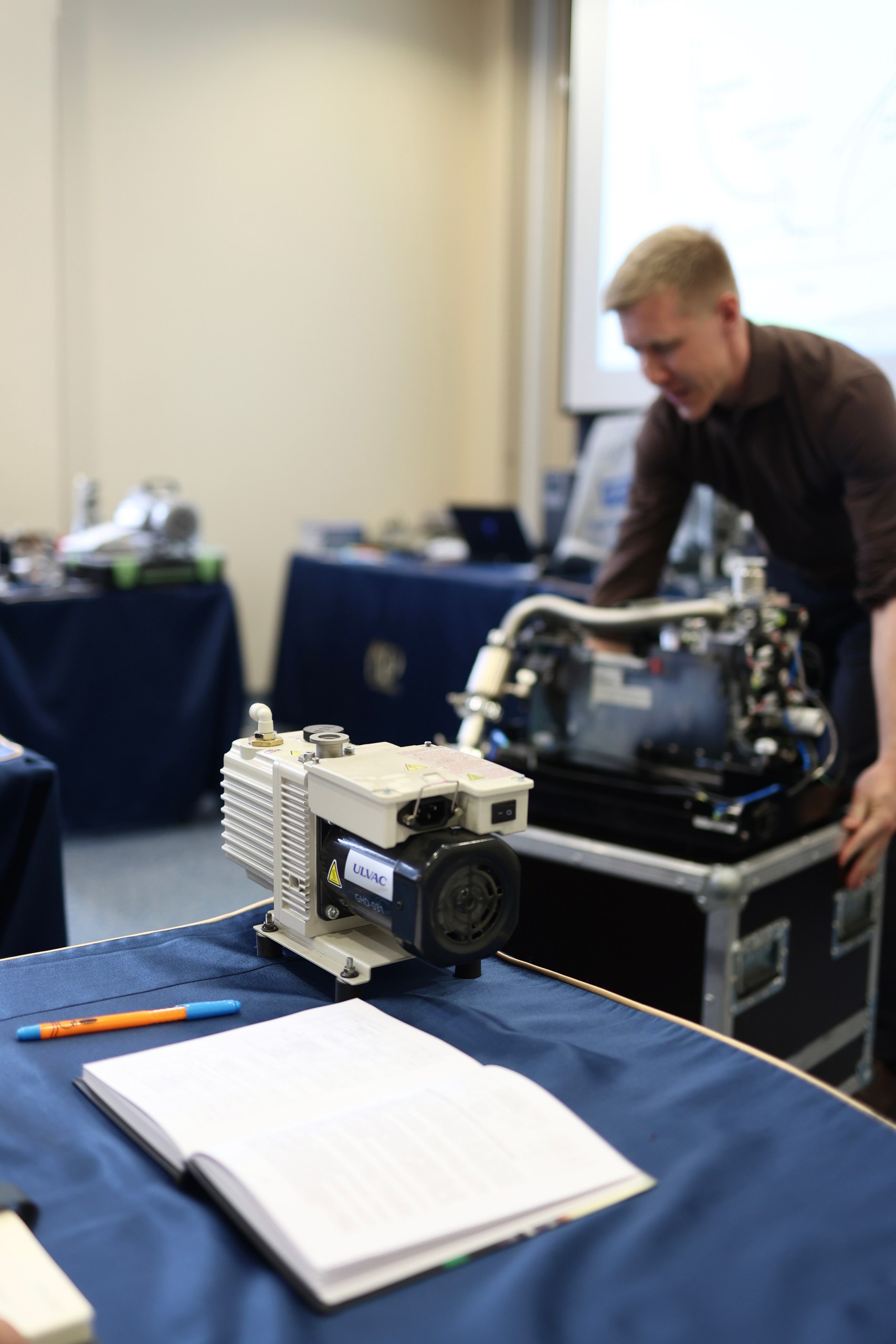

В составе комплекса применяется ULVAC GHD-031B, рассчитанный на встроенную работу в аналитических системах. Магнитная муфта устраняет утечки по валу и уменьшает обратную диффузию паров.
При контроле крупных объёмов от атмосферного давления используется внешний форвакуумный насос; встроенный тракт обеспечивает только режимы течеискания после предварительной откачки.
Габариты течеискателя — 541 × 379 × 422 мм, масса — 55 кг. Поставка включает транспортировочный кофр.
Метрологические характеристики
| Наименование характеристики | Значение |
|---|---|
| Диапазон индикации потока газа, режим «Вакуумный метод — Нормальный» | 1×10−12 … 1×10−1 Па·м³/с |
| Диапазон индикации, режим «Вакуумный метод — Массивная течь» | 1×10−9 … 1×10−1 Па·м³/с |
| Диапазон индикации, режим «Метод щупа» | 5×10−9 … 1×10−2 Па·м³/с |
| Пределы относительной погрешности, «Вакуумный метод — Нормальный» | ±(0,15 + Qнпи2/Qизм3)·100 % |
| Пределы относительной погрешности, «Вакуумный метод — Массивная течь» | ±50 % |
1 Единица потока Па·м³/с образована по ГОСТ 8.417-2002 на основе уравнения состояния идеального газа.
Технические параметры
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм (Д×В×Ш) | 545×380×430 (без тележки) |
| Питание | 220 В ± 22 В, 50 Гц |
| Температура окружающего воздуха | +10…+35 °C |
| Относительная влажность | ≤ 80 % |
| Средняя наработка на отказ | 15 000 ч |
| Срок службы | 12 лет |
| Параметр | Значение |
|---|---|
| Минимальный достоверный поток He (вакуумный режим) | 5×10−13 Па·м³/с |
| Минимальный поток He (режим щупа) | 5×10−10 Па·м³/с |
| Давление начала испытаний | 2500 Па |
| Время отклика до 63 % сигнала | < 2 с |
| Время готовности | ≤ 3 мин |
| Форвакуумная ступень | ULVAC GHD-031B, ≥ 30 л/мин |
| Контрольные газы | H2, He-3, He-4 |
| Датчики давления | Пирани по входу и ионизационный в анализаторе |
| Интерфейсы | RS-232 и дискретный I/O для автоматизации |

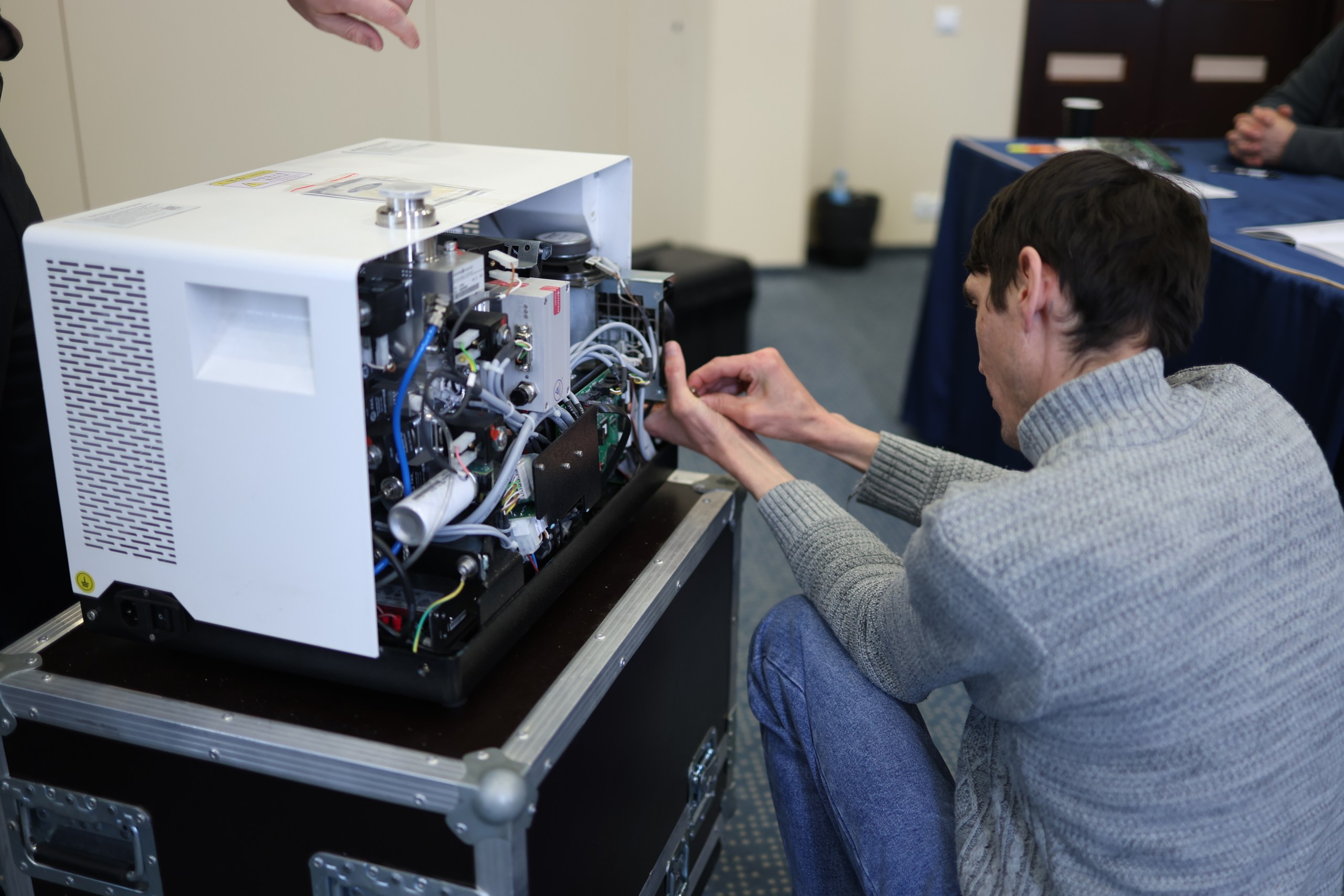

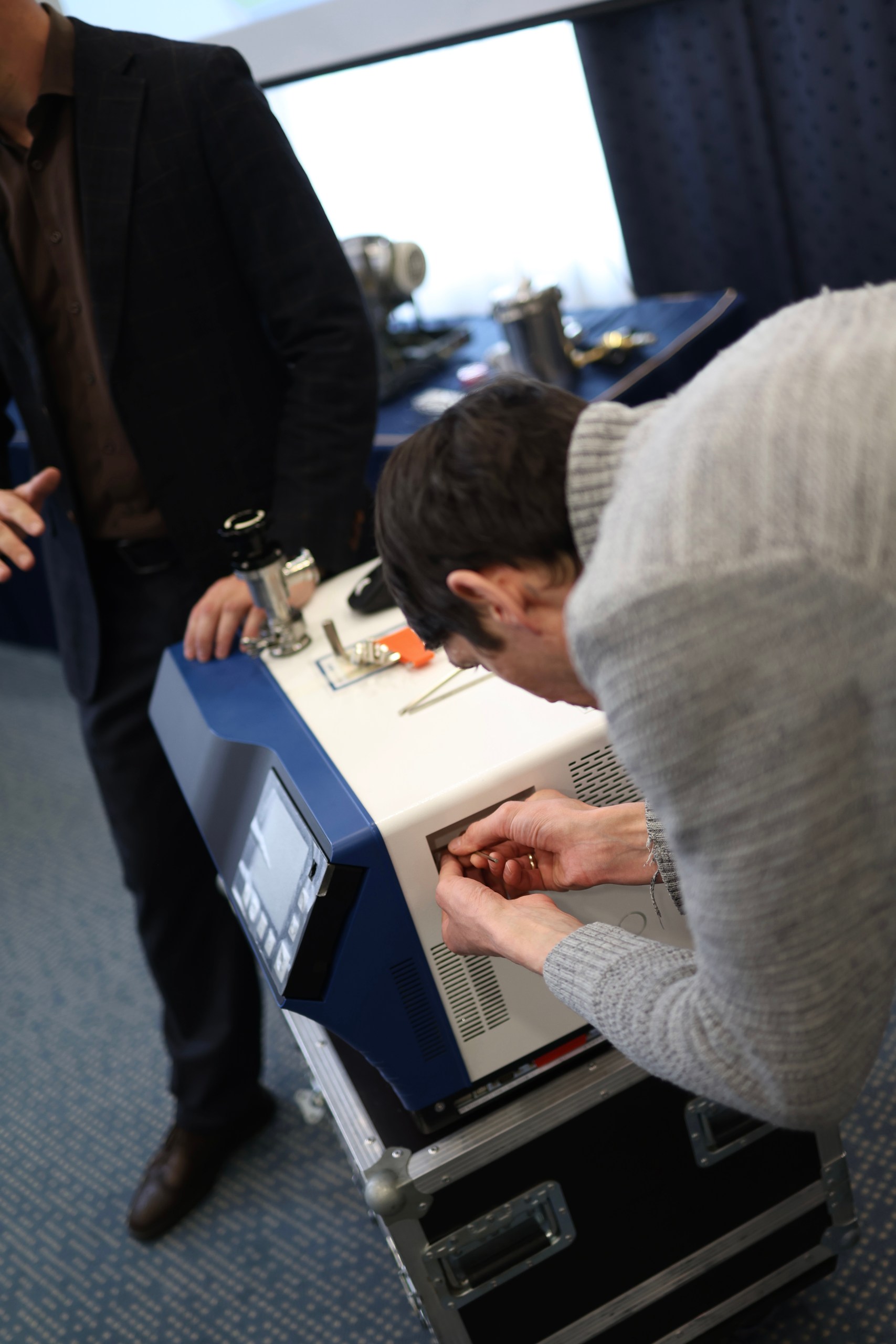

Обучение и ввод в эксплуатацию
Поставка сопровождается однодневным инструктажем с практикой на изделиях заказчика и оформлением протоколов. Для расширенной подготовки персонала доступен курс «Основы течеискания и вакуумной техники» с выдачей удостоверения.

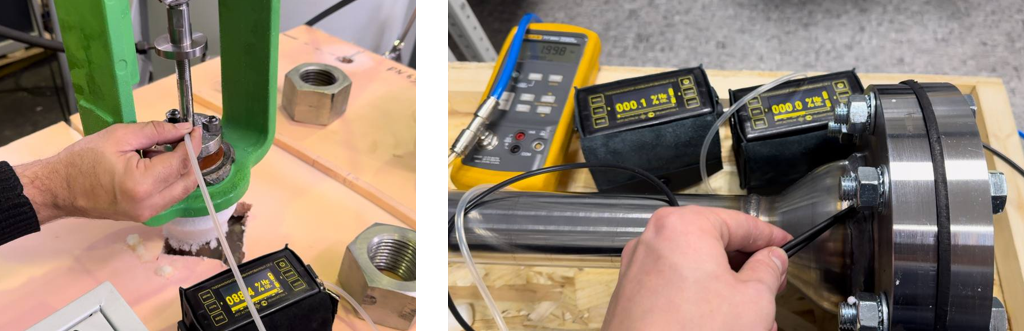

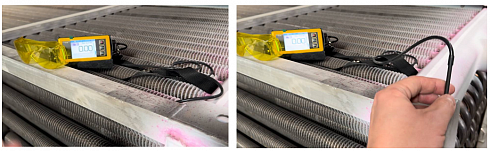

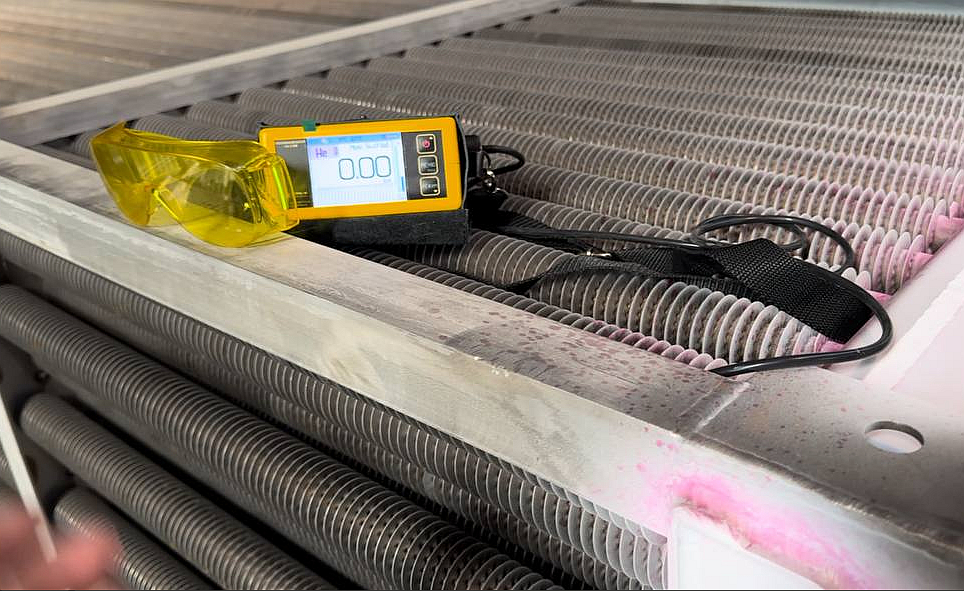

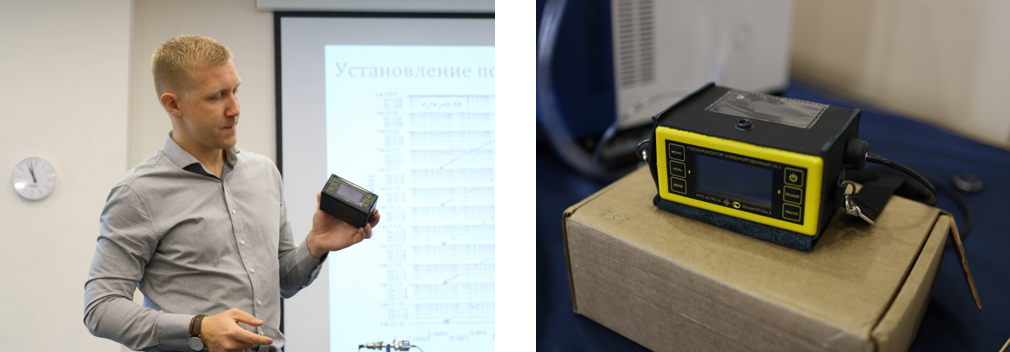

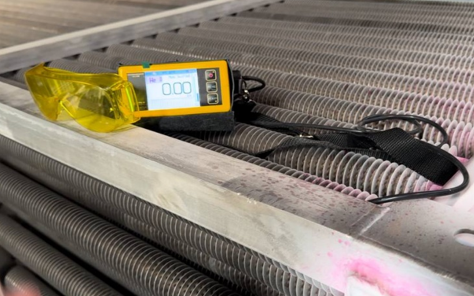

Портативный комплект «Гелийком»
Комплект выполняет щуповой поиск на опрессованных системах без развёртывания стационарной вакуумной части. Конструкция рассчитана на работу в ограниченных зонах и обеспечивает малую задержку сигнала за счёт минимального пробоотборного объёма. Проверка чувствительности выполняется по эталонной течи с фиксацией отклика перед началом смены.
| Параметр | Значение |
|---|---|
| Диапазон индикации He | 0,1–100 % об. |
| Время выхода на режим | ≈ 30 с |
| Время восстановления | ≤ 10 с |
| Масса комплекта / прибора | ≤ 4,0 кг / ≤ 0,7 кг |
| Температура эксплуатации | −20…+45 °C |
| Автономная работа | ≥ 4 ч |
«Гелийком» применяется как индикаторный прибор; метрологическая прослеживаемость обеспечивается эталонными гелиевыми течами.
Документация
Комплект включает руководство по эксплуатации, технический паспорт и формуляр на русском языке. По запросу передаются электронные копии и методические указания под технологию заказчика.
Краткий порядок щупового контроля
Перед испытаниями выполняются проверка чувствительности по эталонной течи, опрессовка изделия гелием или He-воздушной смесью до испытательного давления и последовательное сканирование контрольных зон щупом со скоростью порядка 0,10–0,15 м/мин при минимальном зазоре. Результат подтверждается повторной проверкой по эталону и оформляется протоколом.
Сервис
Ликлаб обеспечивает выездной ввод в эксплуатацию, диагностику, поверку эталонных средств, поставку расходников и восстановление характеристик течеискателя. Конфигурация комплекса может быть адаптирована под конкретный тип изделий и условия производственного участка.
