Портативный течеискатель «Гелийком»: особенности конструкции и применения

Портативный гелиевый течеискатель «Гелийком»

Уважаемые коллеги, лаборатория «Ликлаб» — официальный партнёр KYKY Technology Co., Ltd. в России — предлагает комплексную организацию участка контроля герметичности «под ключ» для вашего предприятия. В состав решения входит поставка гелиевого течеискателя с полной штатной оснасткой, обучение персонала с последующей аттестацией с правом оформления заключений, а также сервисное сопровождение, включающее регламентное техническое обслуживание и поставку/замену оригинальных запасных частей. Такой формат внедрения обеспечивает непрерывный цикл «испытание — анализ — заключение», минимизирует риски простоев и гарантирует воспроизводимость результатов контроля.

Назначение и преимущества портативного течеискателя «Гелийком»

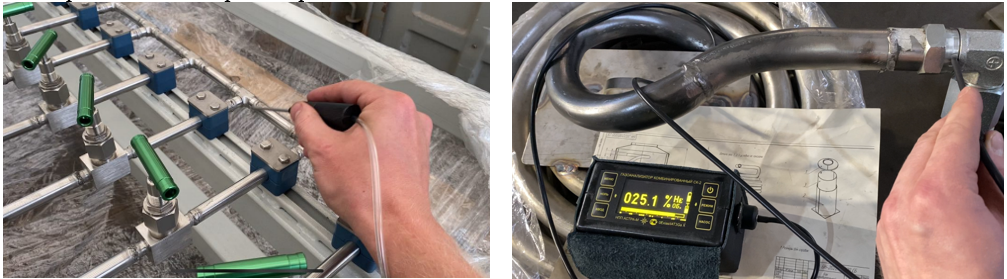

Для быстрого поиска и точной локализации утечек применяется переносной щуповой гелиевый течеискатель «Гелийком» от KYKY Technology Co., Ltd., поставляемый в России через лабораторию «Ликлаб». Конструкция прибора ориентирована на мобильную эксплуатацию: небольшая масса и компактные габариты позволяют свободно перемещаться вдоль контролируемого изделия без применения стационарного стенда и проводить обследование в любой доступной зоне. Щуповой метод даёт возможность работать в режиме реального времени благодаря минимальной длине пробоотборного тракта, что уменьшает задержку отклика и повышает контрастность сигнала на фоне.

Принцип действия и чувствительность

Работа течеискателя «Гелийком» основана на методе измерения теплопроводности газовой среды. Измерительный модуль регистрирует изменение теплопроводности газовой смеси при поступлении контрольного газа в область чувствительного элемента; чувствительность прибора сфокусирована на гелии за счёт его существенно более высокой теплопроводности по сравнению с воздухом. Реализуемая практическая чувствительность соответствует порогу обнаружения порядка 0,1 об.% He в месте дефекта, что сопоставимо с эффективным диаметром течи ≈ 20 мкм при типовых перепадах давлений. Это позволяет уверенно выявлять негерметичные резьбовые соединения, прокладки, фланцевые и уплотнительные узлы на опрессованных системах.

Методика применения и критерии контроля

Контроль герметичности проводится при рабочем или испытательном давлении проверяемого изделия. Для корректной метрологической настройки применяется образцовый имитатор утечки 100% He; в ходе калибровки фиксируются время реакции на утечку и стабильность показаний, что даёт возможность задать оптимальные параметры поиска на объекте. Для экспресс-проверки функционального состояния перед выходом на линию допускается кратковременная подача 100% гелия на вход щупа (оперативный тест работоспособности), который не заменяет регламентную периодическую поверку эталонных течей.

Достоверность результатов контроля обеспечивается соблюдением установленных критериев приёмки и отбраковки: порог браковки по объёмной доле He, заданная концентрация контрольного газа в полости или магистрали, испытательное давление, время выдержки щупа над подозрительным участком, параметры щупа и системы фильтрации, а также верификация чувствительности по стандартной гелиевой утечке. Дополнительно применяется датчик давления контрольного газа для документирования условий испытаний и исключения ложных срабатываний.

Область применения и условия эксплуатации

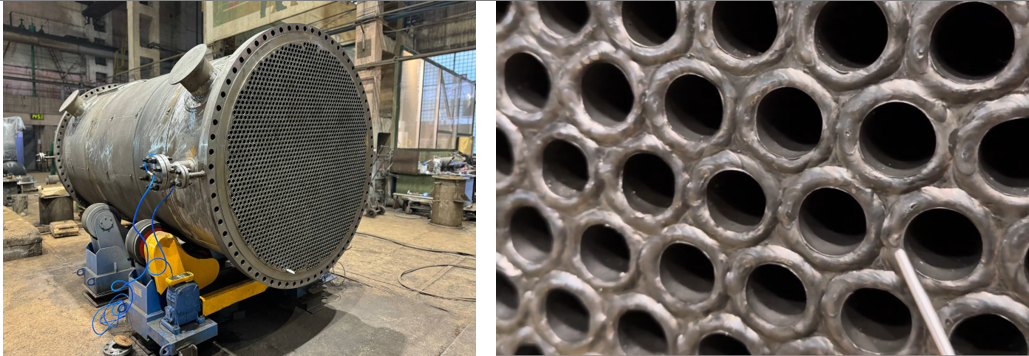

Портативный течеискатель «Гелийком» эффективно используется для контроля трубопроводных и распределительных систем: контуры тёплых полов, линии полива и орошения, системы снеготаяния, а также другие опрессованные коммуникации, в которых возможно применение гелия как трассировочного газа. Гелий выбран в качестве индикаторного газа благодаря своей инертности, нетоксичности и невзрывоопасности; естественный фон его содержания в атмосфере составляет примерно 5 ppm. Конструктивная надёжность и влагозащита прибора обеспечивают работу в диапазонах температуры и относительной влажности, заданных в паспорте; изменение ориентации течеискателя в пространстве не влияет на показания. Измерения выполняются непрерывно и автоматически, текущая объёмная доля He отображается на графическом дисплее; удобный интерфейс обеспечивает быструю настройку режимов, порогов сигнализации и индикации.

Электропитание и безопасность

Система электропитания реализована раздельно: блок питания с элементами искровзрывозащиты расположен отдельно от измерительного блока, что повышает уровень безопасности и облегчает размещение оборудования в зоне испытаний. Встроенный модуль контроля уровня питания обеспечивает своевременную сигнализацию о разряде и автоматический переход в безопасный режим при снижении напряжения до 4,4 В, предотвращая искажение показаний при недостаточном питании. Питание измерительной части осуществляется от 4 аккумуляторов ёмкостью не менее 2400 мА·ч, что обеспечивает устойчивую автономную работу.

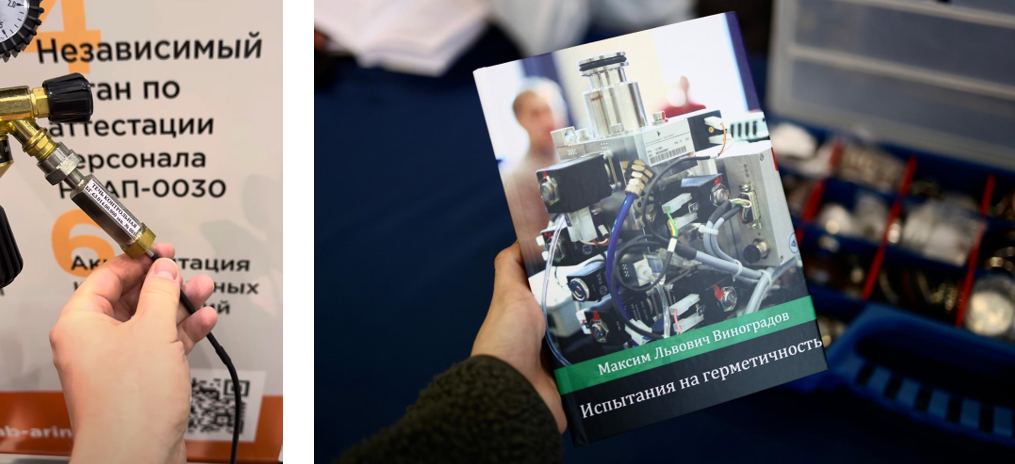

Комплектация портативного набора

• Течеискатель-газоанализатор, сконфигурированный для регистрации концентрации гелия.
• Щуп для течеискателя с гибким соединением.
• Зарядное устройство для аккумуляторных батарей.
• Редуктор гелиевый 0–10 бар с манометрическими головками.
• Быстроразъёмное соединение для подключения трубки заправки объекта.
• Жёсткий кейс для хранения и транспортировки оборудования.
• Защитный кожаный чехол для течеискателя.
• Полный комплект эксплуатационной документации.
• Учебное пособие по организации процесса контроля герметичности на предприятии.

Технологическая последовательность работ

1. Подготовка объекта: очистка наружных поверхностей, снятие покрытий в зоне предполагаемых дефектов и обеспечение доступа к потенциальным местам течей.
2. Проверка работоспособности комплекта по индикации потока от источника гелия и контрольной течи.
3. Установка изделия на технологическую оснастку, подключение линии подачи гелия и, при необходимости, линии вакуумирования; подбор и настройка редуктора по требуемому испытательному давлению.
4. Заполнение полостей контрольной средой, доведение до заданного испытательного давления, фиксация давления поверенным манометром, пошаговое сканирование поверхностей щупом.
5. Сканирование при скорости 0,10–0,15 м/мин и зазоре между щупом и поверхностью не более 5 мм. При превышении установленного порогового значения отмечаются и уточняются зоны негерметичности.
6. Повторная проверка чувствительности по эталонной течи, сброс испытательного давления и оформление протокола результатов контроля.

Режимы и функции течеискателя

• Обнуление фонового уровня He для работы в условиях повышенного естественного фона.
• Настройка по эталонному источнику гелия с фиксацией коэффициента чувствительности.
• Очистка пробы через быстросменный фильтрующий элемент.
• Отбор пробы электровакуумным насосом для повышения чувствительности при низких уровнях сигнала.

Метрологический статус и эталонные течи

Комплект «Гелийком», поставляемый лабораторией «Ликлаб» совместно с KYKY Technology Co., Ltd., относится к СТО (специальному технологическому оборудованию), является индикаторным измерительным средством и не подлежит государственной поверке органами метрологического контроля. Для проверки работоспособности и количественной оценки чувствительности применяются эталонные гелиевые течи. Калиброванный эталон течи БГ формирует воспроизводимый поток 10⁻³–10⁻⁵ Па·м³/с с помощью капиллярного ограничителя в герметичном корпусе и стабильно функционирует как в атмосферных, так и в вакуумных схемах при подаче от редуктора. Параметры эталона подтверждены протоколом калибровки с прослеживаемостью к государственным эталонам; в паспорте указываются номинальный расход, условия применения и суммарная неопределённость. Такое решение удобно для ежедневной проверки чувствительности и интеграции контрольного шага в технологический цикл без потери производительности линии.
