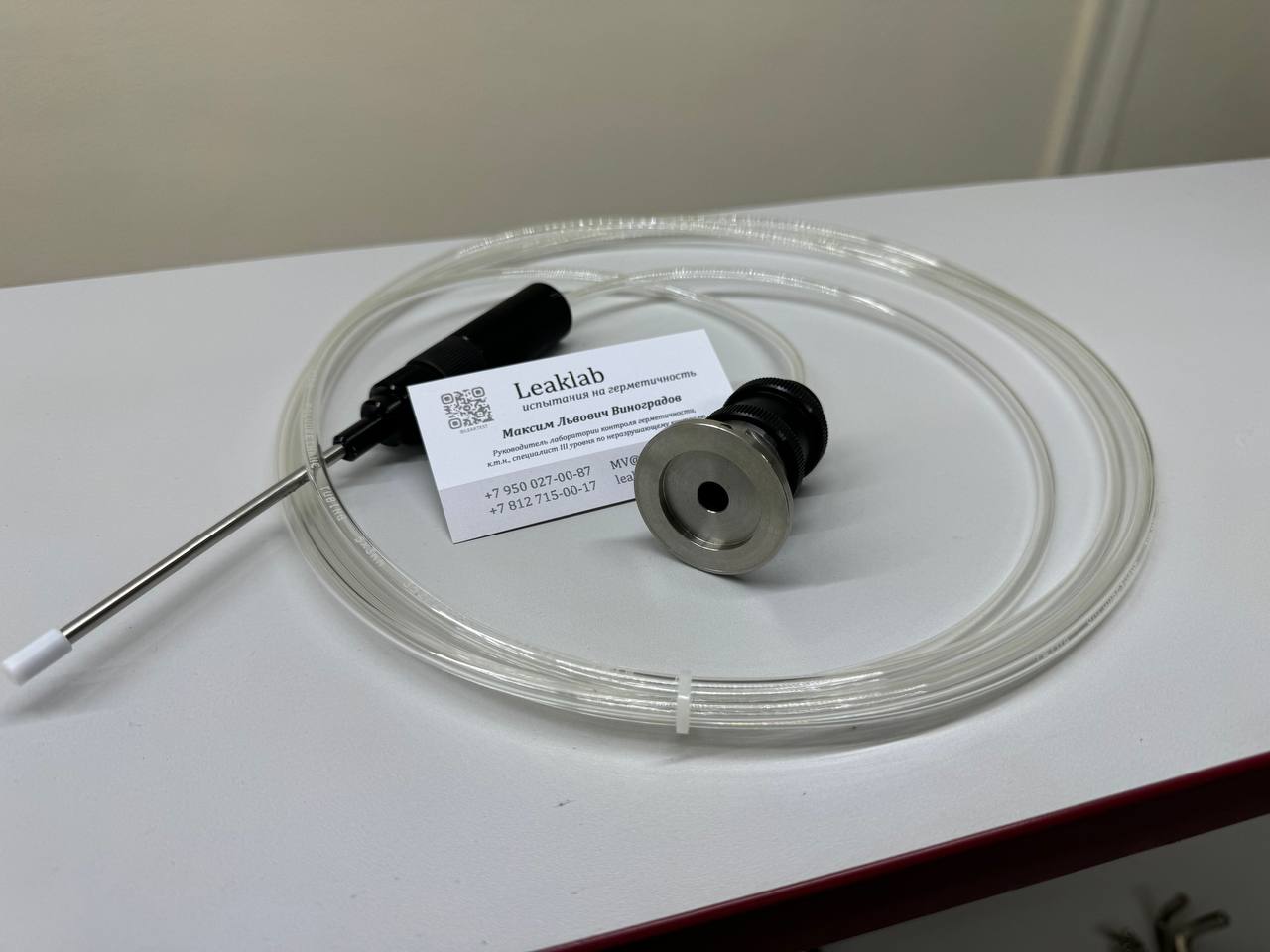

Щуп для гелиевого течеискателя – это ключевой узел системы контроля герметичности, обеспечивающий высокочувствительный отбор газовой пробы из контролируемого объема с последующим анализом содержания гелия на масс-спектрометрическом детекторе. В конструкции щупа реализован регулируемый перепад давления между входным отверстием и выходным портом, подключенным к вакуумной системе течеискателя. Такая схема необходима для формирования стабильного газового потока, соответствующего параметрам работы прибора. При использовании щупа типовое рабочее давление на входе гелиевого течеискателя должно находиться в диапазоне 5–30 Па. Это обеспечивает функционирование оборудования в высокочувствительном режиме и позволяет надежно регистрировать даже минимальные утечки с уверенным отделением полезного сигнала от фонового уровня.
Лаборатория ЛИКЛАБ, официально представляющая KYKY Technology Co., Ltd. в России, предлагает к поставке щупы, разработанные для работы с большинством распространенных гелиевых течеискателей – как российского, так и зарубежного производства. Щупы полностью совместимы с приборами Pfeiffer моделей ASM 310, ASM 340, ASM 390, а также ASM 306 S, течеискателями INFICON UL1000 и UL3000, системами Leybold серий PHOENIX Quadro и Magno, установками Agilent HLD, C15, течеискателями KYKY (ZQJ-3200, ZQJ-2000), а также с отечественными моделями ТИ1‑50 и ТИ1‑30. Универсальность достигается за счет встроенного дросселирующего узла, позволяющего точно настраивать расход пробы в зависимости от характеристик конкретного гелиевого течеискателя. Это особенно критично при работе в режимах GROSS и FINE, которые предъявляют различные требования к расходу газа для достижения оптимальной чувствительности и быстродействия прибора.
Подключение щупа к входному патрубку течеискателя осуществляется через стандартный вакуумный фланец KF-25. Конструкция рассчитана на длительную эксплуатацию, однако в процессе работы, особенно при контроле в загрязненной среде, при контакте с вакуумными смазками, аэрозолями или пылью, возможно снижение чувствительности из-за отложений на внутренней поверхности канала и чувствительном наконечнике. Поэтому периодическая замена щупа по регламенту обслуживания является обязательной частью технического сервиса течеискателя. Это необходимо для сохранения заявленных метрологических характеристик, стабильности калибровки и воспроизводимости результатов испытаний на герметичность.
Оптимальная длина щупа для большинства задач – от 3 до 5 метров. Такой размер обеспечивает удобство доступа к труднодоступным зонам контроля без чрезмерного увеличения гидравлического сопротивления и задержки отклика. Внутренний диаметр трубки и её жесткость подобраны так, чтобы обеспечить быстрый отклик гелиевого течеискателя на появление гелия в зоне отбора пробы. Конструкция щупа обеспечивает равномерное, безпульсационное поступление газа, что критично для стабильности сигнала, точности измерений и корректной работы автоматических алгоритмов поиска утечек.
Щуп, так же как и сам гелиевый течеискатель, является высокоточным средством контроля, и его качество напрямую определяет способность системы обнаруживать утечки на уровне 10⁻⁹ м³·Па/с и ниже. Щупы, поставляемые лабораторией ЛИКЛАБ (представитель KYKY Technology Co., Ltd. в России), изготавливаются с учетом этих требований и проходят проверку на чувствительность с использованием эталонной гелиевой течи. Такой контроль гарантирует соответствие продукции требованиям промышленных, лабораторных и метрологических приложений.
Лаборатория ЛИКЛАБ располагает складом в Санкт-Петербурге и поддерживает постоянный ассортимент щупов для оперативной поставки по России. При необходимости щупы могут быть дополнительно укомплектованы переходниками, адаптерами, удлинителями, а также индивидуально адаптированы под нестандартные задачи заказчика и специфические конфигурации течеискательных систем. Специалисты ЛИКЛАБ готовы проконсультировать по вопросам совместимости с конкретными моделями гелиевых течеискателей KYKY, Pfeiffer, INFICON, Leybold, Agilent и отечественных производителей, подобрать оптимальные режимы настройки и обеспечить поставку как отдельных щупов, так и комплектов для комплексного оснащения течеискателей.
