Вакуумирование криогенных резервуаров
Теплоизоляция криогенного резервуара функционирует по принципу термоса: между наружной и внутренней оболочкой поддерживается вакуум, который препятствует проникновению тепла внутрь. Чтобы резервуар действительно сохранял низкую температуру, в этом межстенном объёме должно поддерживаться стабильное, крайне низкое давление — обычно от 0,01 до 10 Паскалей.
После изготовления, транспортировки или ввода в эксплуатацию вакуум в криорезервуаре может ухудшиться: микротрещина, негерметичное соединение, подсос через клапан — и резервуар уже работает как обычная емкость. Поэтому необходимо регулярно проводить вакуумирование и проверку герметичности. Для этого требуется специализированный измерительный прибор.
Вакуумметр Leaklab для контроля герметичности
Leaklab — это не просто вакуумметр, а комплексный инженерный прибор для оценки состояния изоляции, дополненный функцией течеискателя.
Основные возможности:
- Измеряет давление в диапазоне от 1 атм до 0,005 Па, чего достаточно для детальной диагностики криогенных систем.
- Датчик вакуумметра проходит поверку и может применяться при работах для промышленных предприятий и госзаказчиков.
- Отличается от традиционных вакуумметров тем, что анализирует динамику изменения давления, что даёт возможность разделять процессы дегазации и реальные утечки.
Пример из практики

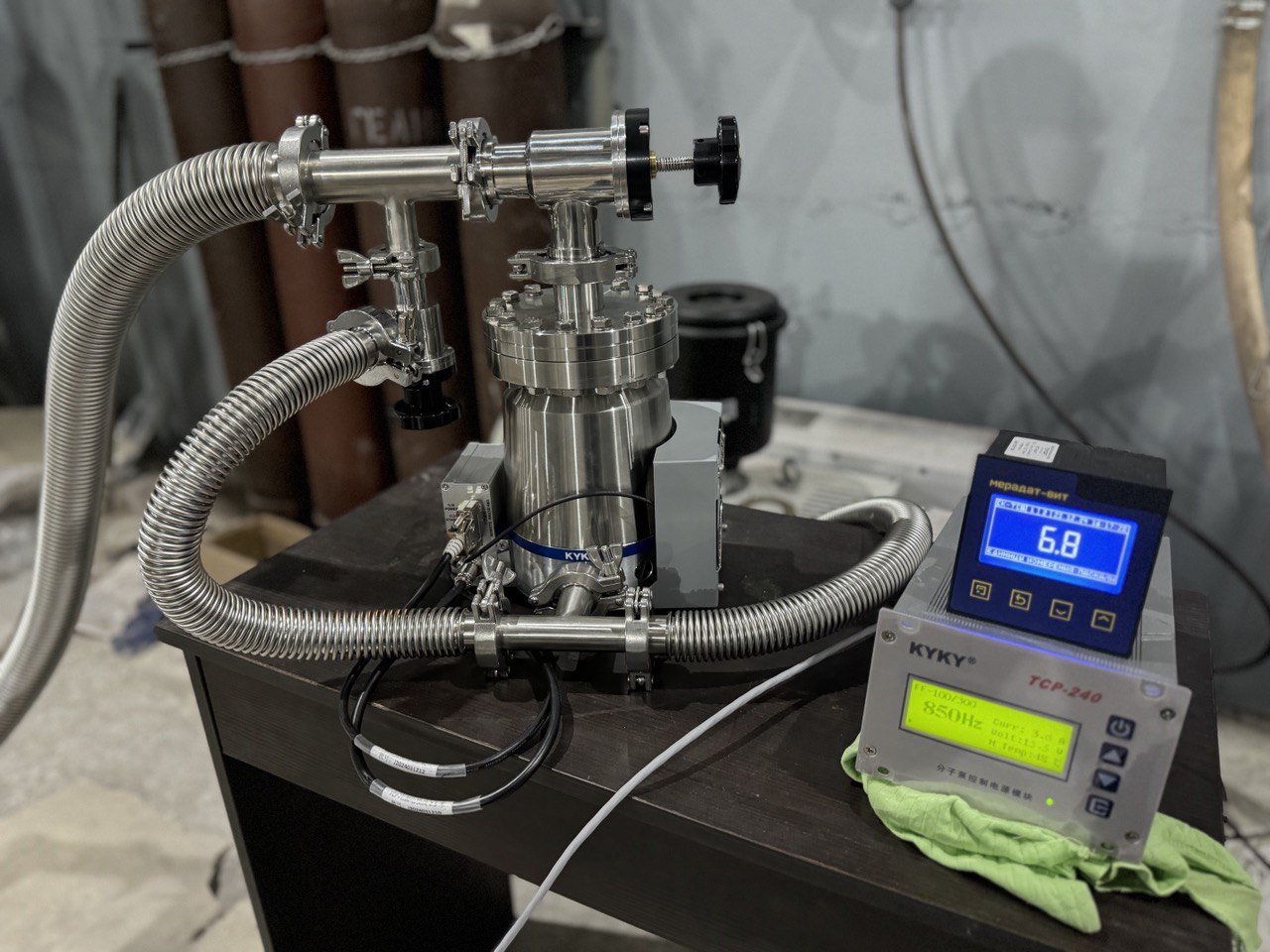

Подключаем резервуар к прибору через стандартное сопло (например, DV‑5R с резьбой 1/8″ NPT). Прибор запускается и фиксирует начальное давление. Далее регистрируется, как именно меняется давление во времени.
- Если давление растёт медленно и равномерно — это признак утечки.
- Если рост резкий в начале, а затем выходит на плато — это характерно для дегазации внутренних поверхностей.
Пример расчёта: зафиксировано изменение давления до 145 Па за 23 минуты при объёме 1 литр → поток ~10⁻⁴ Па·м³/с → вывод: присутствует утечка, требуется ремонт или доработка узла.
Как выполняется услуга вакуумирования криорезервуаров
Лаборатория Leaklab в России, представляющая интересы KYKY Technology Co., Ltd., оказывает услугу полного цикла по вакуумированию и диагностике криогенных резервуаров. Специалисты выезжают на объект, проводят откачку и проверку состояния изоляции. Это особенно важно на объектах, где критичен точный контроль остаточного давления и необходимы официальные документы для надзорных органов.
Этапы работы:
- Подключение к вакуумному порту криорезервуара.
- Вакуумирование межслойного пространства до заданного уровня.
- С помощью вакуумметра измеряется остаточное давление и регистрируется его изменение во времени для анализа утечек и дегазации.
- Подготовка отчётной документации: параметры измерений, графики, интерпретация результатов и заключение о герметичности.
Результат для заказчика:
- Точное значение остаточного давления в межстенном пространстве.
- Обоснованное заключение о герметичности системы или наличии нарушений.
- Официальный протокол, пригодный для предъявления техническому надзору и службам эксплуатации.
Сравнение: Leaklab против Teledyne Hastings HPM 4/5/6
| Характеристика | Leaklab | Hastings HPM 4/5/6 |
|---|---|---|
| Диапазон измерений | 1 атм – 0,005 Па | 0,1–100 mTorr (≈0,013–13 Па) |
| Точность | ±15 % | ±15 % + 0,1 mTorr |
| Поверка | Есть | Нет |
| Метод измерения | Анализ изменения давления во времени (разделение утечки/дегазации) | Термопарный метод, без анализа динамики |
| Интерфейс | Индикатор + аналитический функционал | Дисплей с индикацией Torr/Pa/mbar |
| Функции течеискателя | Да | Нет |
| Применимость к криорезервуарам | Специализирован для диагностики утечек и процессов дегазации | Ограниченное применение, в основном для общего контроля вакуума |
Вывод:
- Leaklab — оптимальное решение для комплексной оценки герметичности криогенных резервуаров: прибор позволяет различать дегазацию и утечки, надёжен в сложных эксплуатационных условиях и адаптирован для сервисных работ в России в рамках сотрудничества с KYKY Technology Co., Ltd..
- Hastings HPM 4/5/6 — надёжный прибор для базового мониторинга вакуума, но он не даёт информации о причинах изменения давления и не выполняет функции течеискателя.
Для криогенных установок, в том числе на объектах СПГ, важно не только «откачать» межслойный объём, но и понимать, насколько система действительно герметична и за счёт чего растёт давление — из‑за дегазации или из‑за реальной утечки. Именно для такой точной диагностики применяется прибор Leaklab лаборатории Leaklab — официального представителя KYKY Technology Co., Ltd. в России.
