Манометрический течеискатель МВ17
Манометрический течеискатель МВ17 предназначен для серийного контроля герметичности изделий, непроницаемых для воздуха или жидкостей, методом измерения изменения давления. Прибор применяется на производственных линиях и в испытательных лабораториях, когда требуется быстрое принятие решения «годен/негоден» без использования пробных газов. Контроль выполняется в избыточном или вакуумметрическом режиме, а результат выражается через суммарный поток утечки, определяемый по скорости роста либо падения давления в объекте контроля.
Физическая основа работы МВ17 — дифференциальный манометрический метод. Испытуемый объём и встроенный эталонный герметичный объём предварительно приводятся к одинаковому давлению. При наличии утечки в изделии возникает перепад давления, деформирующий чувствительную мембрану, и по изменению электрического сигнала датчика рассчитывается величина течи. Наличие эталонного объёма позволяет компенсировать упругие деформации изделия и свести к минимуму влияние температурных и механических факторов на результат.

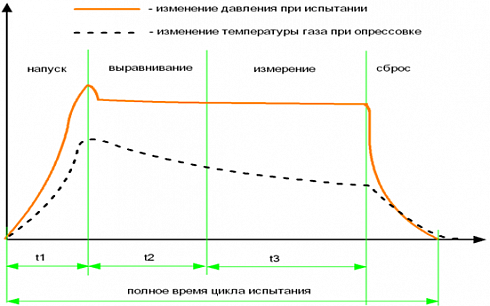

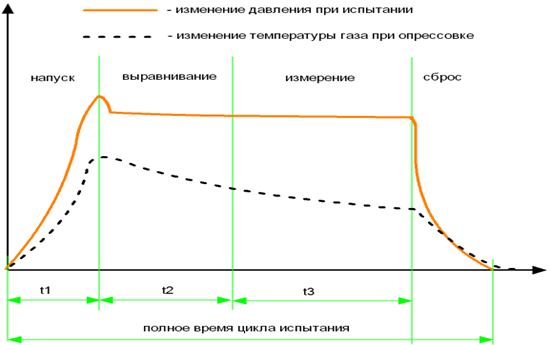

Прибор оснащён датчиком общего давления для отсечки «массовых» утечек и высокоточным дифференциальным датчиком для регистрации малых течей. Цикл испытания включает напуск или откачку, стабилизацию, измерение и сброс давления. В типовом режиме время получения результата составляет порядка одной минуты, что обеспечивает высокий темп контроля при конвейерной работе и снижение зависимости от оператора.
МВ17 работает в диапазоне давлений от вакуума до 1500 кПа, что позволяет применять его как для изделий, испытываемых под избыточным давлением, так и для конструкций, контролируемых вакуумметрическим методом. Пороговая чувствительность по потоку находится на уровне 10-3–10-4 Па·м3/с, а по перепаду давления достигает 0,1 Па с возможностью повышения до 0,05 Па при оптимизированной дифференциальной схеме. Прибор питается от сети 100–240 VAC, 50–60 Гц, и требует подачи чистого воздуха давлением не менее 5 атм для пневматических операций. Габариты корпуса порядка 600×400×200 мм, масса около 30 кг, предусмотрено программирование временных параметров цикла до 600 с.

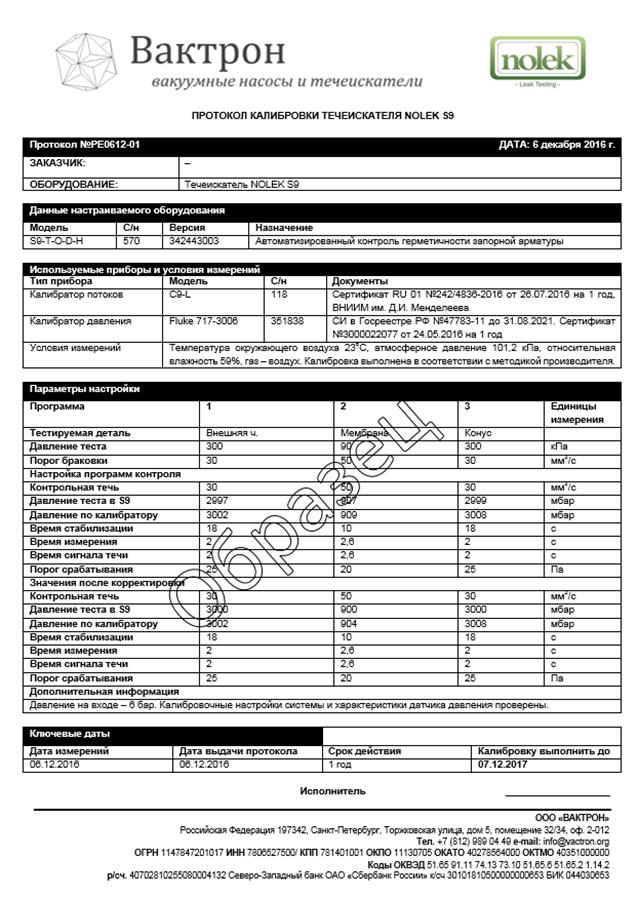

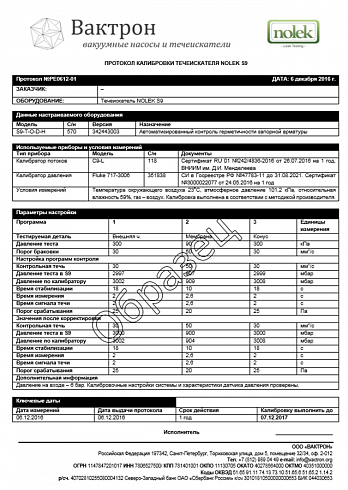

Калибровка течеискателя выполняется по контрольной течи, подключаемой через штатный порт, с фиксацией номинала и условий измерений. По заказу на базе МВ17 изготавливается автоматизированный стенд: конфигурация пневматики, типы соединений, схема напуска или откачки, а также способ подключения изделий определяются техническим заданием заказчика. Вакуумирование может осуществляться встроенным эжектором либо внешним насосом через внешний порт. Передача данных реализована через интерфейсы прибора, включая RS485, с возможностью интеграции в промышленный контроллер или ПК.

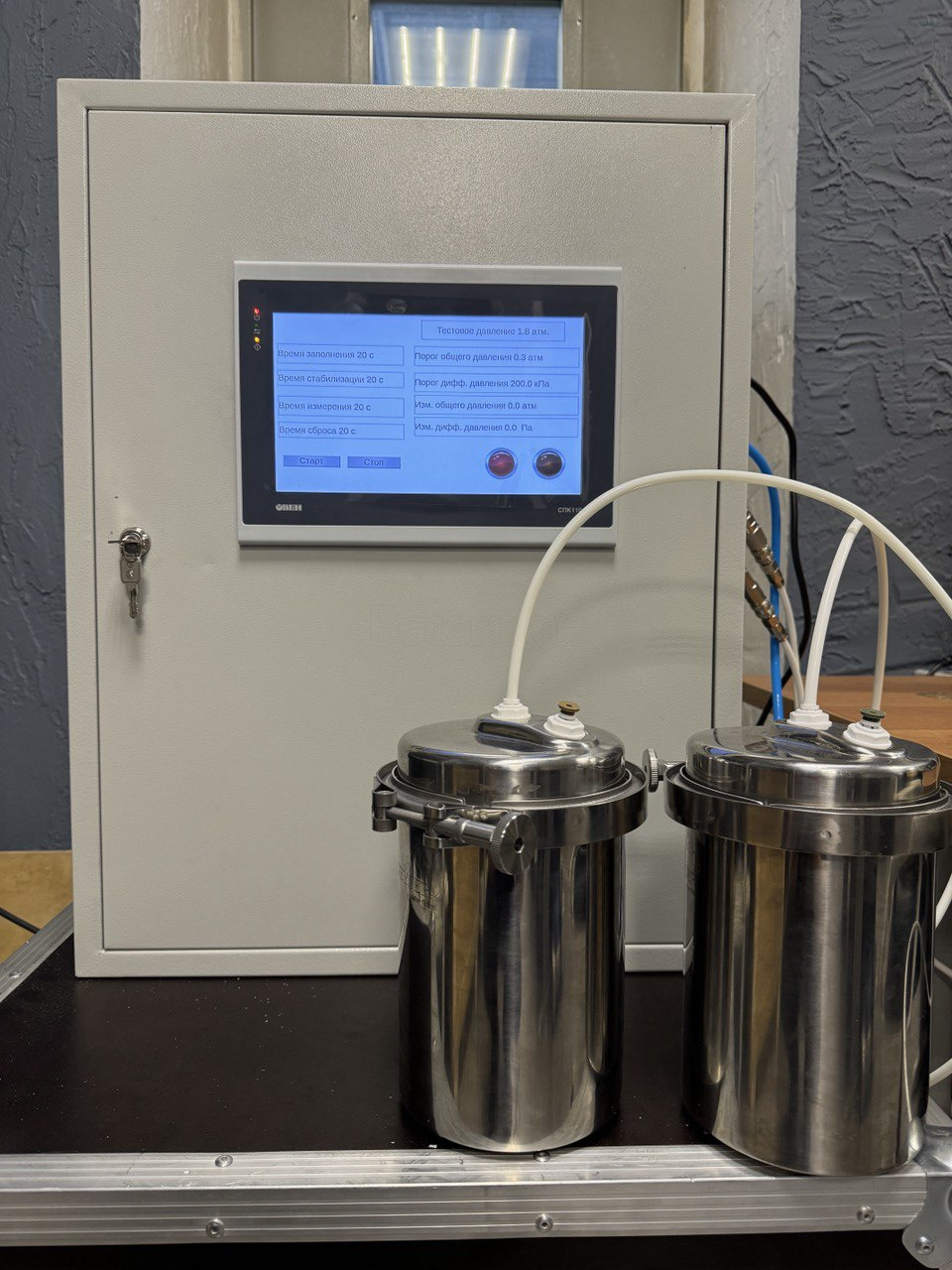

Платформа МВ17 разработана как современное поколение манометрических течеискателей: переработаны пневматический тракт и электроника, внедрён цветной дисплей с сенсорным управлением, индикацией этапов цикла в реальном времени и отображением графиков давления и потока. Дистанционная панель управления выполнена на промышленном контроллере, что упрощает включение прибора в производственные линии.
В приборе предусмотрена функция «Поиск течи», при активации которой после фиксации утечки течеискатель переводится в режим удержания и индикации дефекта. Это позволяет оператору локализовать место негерметичности внешними средствами, после чего повторное измерение подтверждает устранение течи и завершает цикл контроля. Такой подход сочетает высокую скорость манометрического метода с возможностью практической локализации дефектов в условиях цеха.
Манометрический течеискатель МВ17 обеспечивает экономичный контроль герметичности без расхода пробного газа, с высокой повторяемостью результатов и устойчивостью к влиянию формы и деформаций изделий, что делает его оптимальным инструментом для массовых испытаний в промышленности.
