Комплексное оснащение участка контроля герметичности «под ключ»
Лаборатория Ликлаб поставляет полностью укомплектованные рабочие места контроля герметичности для производственных участков. В состав решения входят течеискатель LEAKLAB LITE, оборудование для обдува гелием, вспомогательная вакуумная арматура, а также обучение и техническое сопровождение.
Состав оснащения

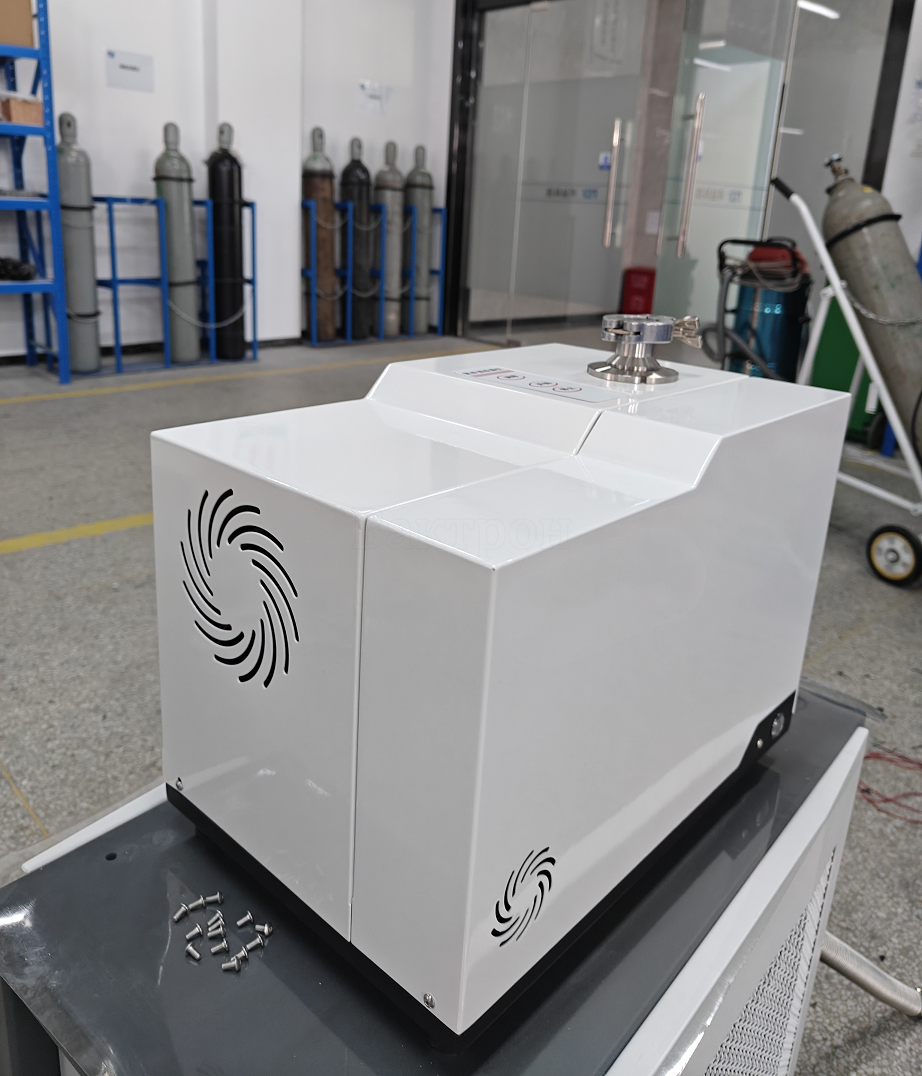

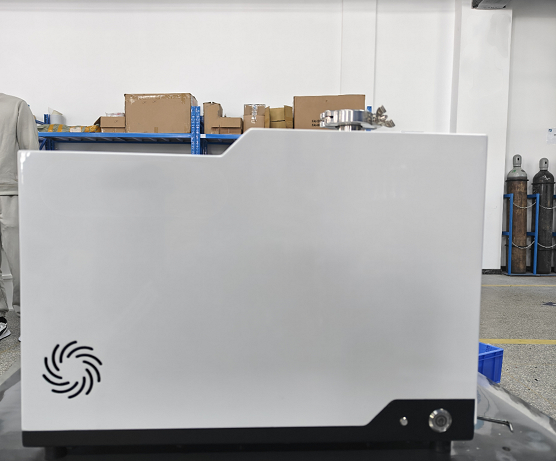

- Масс-спектрометрический течеискатель LEAKLAB LITE c комплектом аксессуаров.
- Обучение персонала с аттестацией специалистов по методу ПВТ.
- Сервисное обслуживание, диагностирование и поставка запасных частей.
Технические характеристики течеискателя
| Минимальный детектируемый поток | 3×10⁻¹³ Па·м³/с |
| Диапазон отображения утечек | 1×10⁻² … 1×10⁻⁹ Па·м³/с |
| Время отклика | ≤ 0,3 с |
| Время запуска | ≤ 100 с |
| Максимальное давление начала контроля | ≤ 2000 Па |
| Турбомолекулярный насос | Splitflow 80 / Turbovac 90i |
| Габариты | 420×359×275 мм |
| Беспроводное управление | Опция |
Комплект оборудования для участка контроля
- Течеискатель LEAKLAB LITE.
- Комплект обдува гелием КОГ с редуктором.
- Щуп течеискателя.
- Транспортировочный кофр.
- Клапан KF-25 для подключения эталонной течи.
- Гибкий сильфон 1 м.
- Обучение специалиста по курсу «Основы течеискания и вакуумной техники».
Особенности конструкции и эксплуатации
- Работа течеискателя без функции откачного поста; для крупных объектов применяется внешний форвакуумный насос.
- Отсутствие прямого прохода газа через анализатор — исключено загрязнение ионизационной ячейки.
- Иридиевые катоды источника ионов обеспечивают срок службы 5–7 лет.
- Возможность интеграции в автоматические линии контроля герметичности.
- Архивация данных, графическое отображение сигнала, мониторинг потока гелия.
- Съёмный экран управления с установкой на расстоянии до 2 м.
Метрологические характеристики
| Нормальный режим | 3×10⁻¹³ … 1×10⁻¹ Па·м³/с |
| Режим «Массивная течь» | 1×10⁻⁹ … 1×10⁻¹ Па·м³/с |
| Режим «Метод щупа» | 5×10⁻⁹ … 1×10⁻² Па·м³/с |
| Относительная погрешность | ±(0,15 + Qнпи²/Qизм³)·100% |
Базовые технические параметры
| Питание | 220 В ±22 В, 50 Гц |
| Рабочая температура | +5…+40 °C |
| Наработка на отказ | 15 000 ч |
| Срок службы | 12 лет |
Эксплуатационные характеристики
| Минимальный поток в вакуумном режиме | 3×10⁻¹³ Па·м³/с |
| Минимальный поток в режиме щупа | 1×10⁻⁹ Па·м³/с |
| Время отклика | < 2 с |
| Время готовности | ≤ 3 мин |
| Масса | ≤ 30 кг |
| Контрольные газы | H₂, He-3, He-4 |
| Датчик Пирани | встроенный |
| Ионизационный датчик | встроенный |
| Сепарация гелия | есть |
| Защита анализатора | есть |
| Автоархивация | есть |
| Прочистка системы | есть |
| Интерфейс | сенсорный экран |
| Персонал | аттестованный специалист ПВТ |
Документация и ввод в эксплуатацию
Каждый течеискатель проходит техническую проверку и подтверждение параметров на базе в Санкт-Петербурге. В комплект входят инструкция по эксплуатации, технический паспорт и формуляр с гарантийными обязательствами.
Пусконаладочные работы и обучение выполняют специалисты, аттестованные по методу ПВТ, что обеспечивает корректное внедрение оборудования в производственный процесс.
