Мобильный гелиевый течеискатель «Гелитрек»
«Гелитрек» — переносной комплект для щупового поиска утечек гелием в производственных и монтажных условиях. Прибор селективно регистрирует гелий и устойчив к фоновым технологическим газам, поэтому подходит для цехов с аргоновой, CO₂- и азотной атмосферой. Комплект рассчитан на оперативное течеискание без стационарного стенда и обеспечивает быстрый переход от опрессовки к локализации дефекта.
Назначение

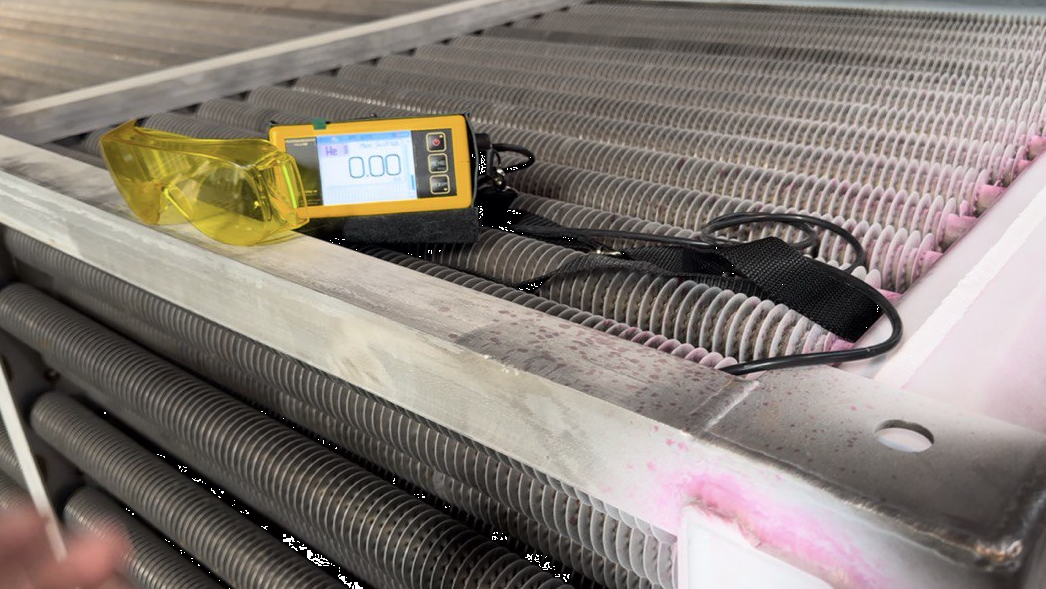

Комплект применяют для контроля герметичности теплообменников, радиаторов, сварных корпусов, трубопроводов и арматуры. Объект заполняют чистым гелием либо гелиево-воздушной смесью с долей He от 5 % под небольшим избыточным давлением, после чего наружные поверхности обводят щупом. Место течи определяется по максимуму сигнала, что позволяет сразу выделять дефекты в зоне шва, трубных решёток, резьбовых и фланцевых соединений.
Селективность и подтверждение чувствительности

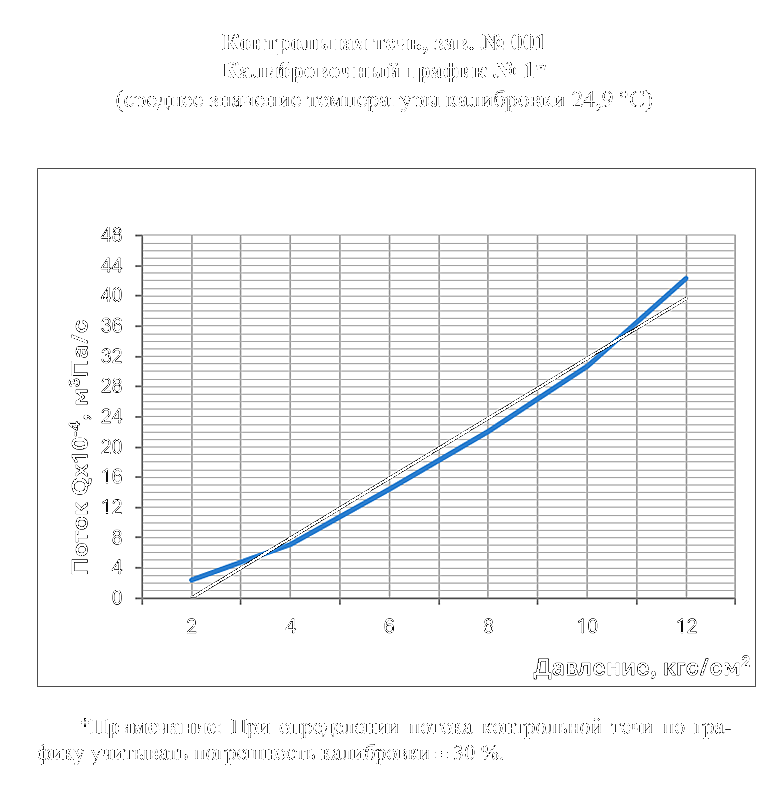

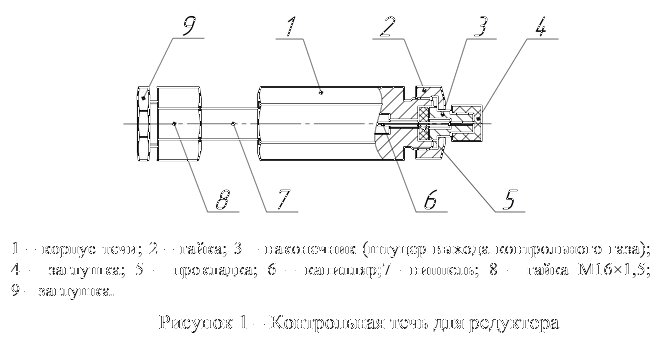

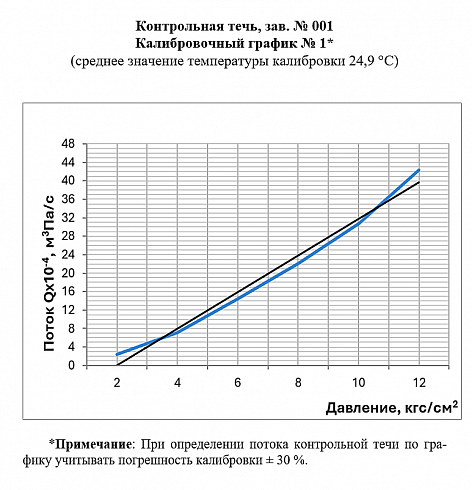

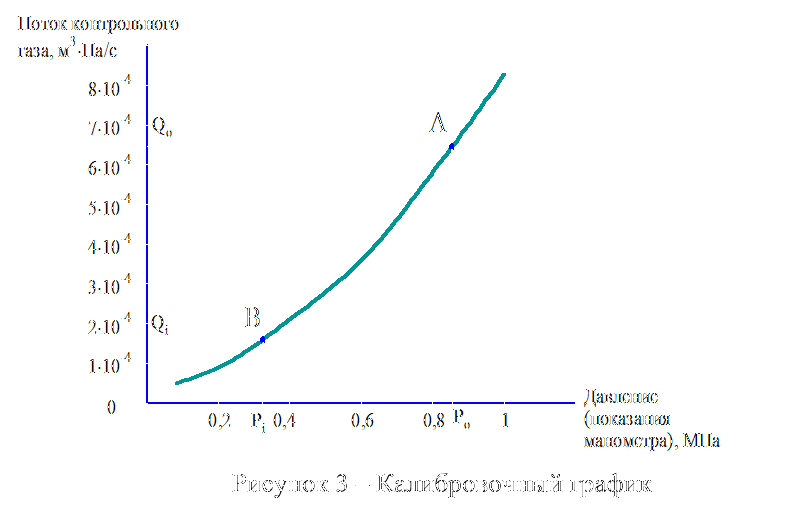

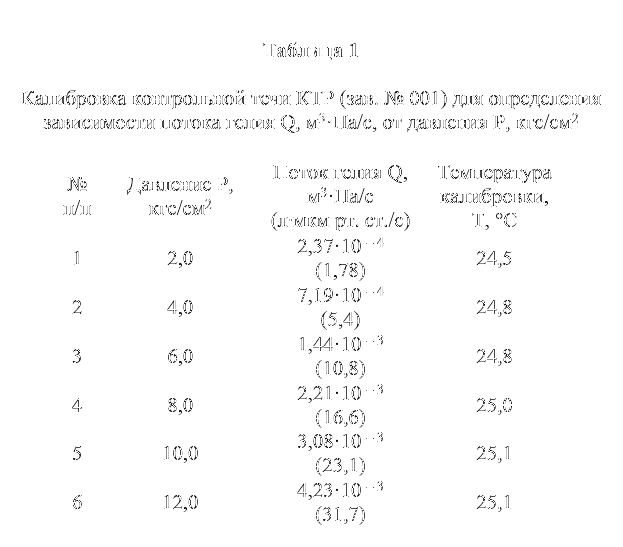

Анализатор настроен на линию He (m/z = 4) и не реагирует на аргон и углекислый газ, что исключает ложные срабатывания при сварочных и плазменных процессах. Перед началом смены чувствительность подтверждают по эталонной капиллярной течи, входящей в комплект. Эталон формирует воспроизводимый опорный поток, задаваемый давлением на входе; проверка по эталону фиксируется в карте контроля.
Контроль по двум признакам
Оценка герметичности ведётся одновременно по устойчивости заданного давления в объекте и по щуповой индикации потока гелия. Если давление стабильно, а сигнал по щупу отсутствует, изделие признаётся годным. При падении давления оператор снижает расход гелия до экономичного уровня и выполняет локализацию течи по росту сигнала.
Ключевые параметры
| Метод контроля | щуповой, снаружи изделия |
| Контрольная среда | He или He/воздух, ≥ 5 % He |
| Диапазон индикации He | примерно 0,1–100 % об. |
| Типичный предел обнаружения | порядка 1×10−4 Па·м3/с в цехе |

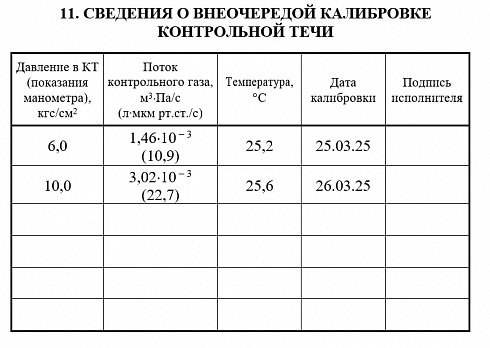

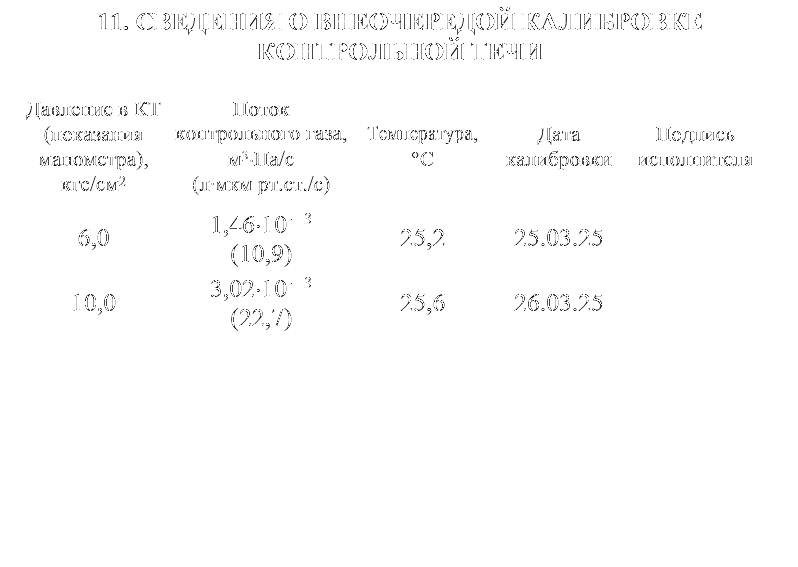

| Проверка чувствительности | по эталонной течи капиллярного типа |
| Контроль давления | цифровой преобразователь 4–20 мА, IP65 |
| Условия эксплуатации | цех и площадка, допустима работа при пониженных температурах |
Поставка и поддержка

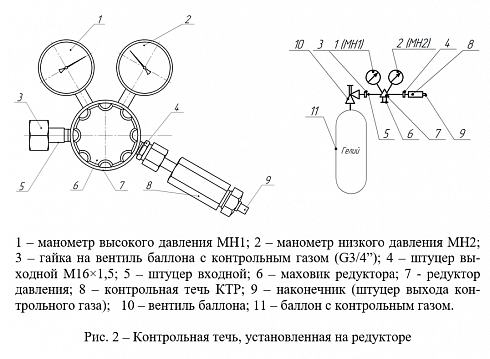

«Гелитрек» поставляется как готовый мобильный набор: анализатор с щупом, эталонная течь, редуцирующая обвязка и измерение давления, соединительная арматура, зарядное устройство, защитный кейс и эксплуатационная документация. Лаборатория Ликлаб выполняет ввод в эксплуатацию, обучение операторов и регламентное сопровождение, включая периодическую проверку чувствительности и контроль герметичности оснастки.
