Портативный гелиевый течеискатель «Гелийком»

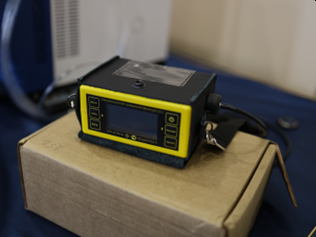

Портативный щуповой течеискатель «Гелийком» предназначен для оперативной локализации утечек гелия в изделиях и системах, допускающих заполнение пробным газом или гелиево-воздушной смесью под избыточным давлением. Прибор применяется там, где использование стационарных масс-спектрометрических течеискателей затруднено: на протяжённых трубопроводах, инженерных сетях, в зонах ограниченного доступа и при выездных работах. Малогабаритное исполнение и автономное питание обеспечивают мобильность и независимость от стендов и вакуумной инфраструктуры.
Принцип действия основан на измерении концентрации гелия в окружающем воздухе методом теплопроводности. Сенсор регистрирует изменение теплопроводности газовой смеси при поступлении гелия из дефекта, а сигнал отображается в реальном времени на графическом дисплее. Низкий природный фон гелия в атмосфере около 5 ppm обеспечивает высокий контраст сигнала и надёжное выявление даже малых утечек. Прибор устойчив к попаданию высоких концентраций гелия и не «отравляется» контрольным газом, что позволяет работать как с гелиево-воздушными смесями, так и с чистым гелием.

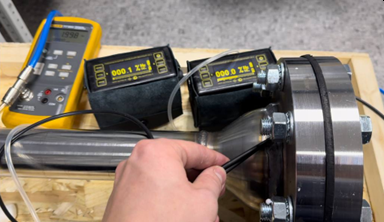

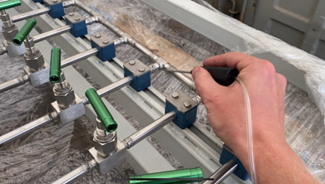

Контроль выполняется при рабочем давлении в изделии. Перед началом работ проводится проверка чувствительности по калибровочному имитатору утечки, после чего объект заполняется гелием до заданного испытательного давления и поверхность сканируется щупом с постоянной скоростью порядка 0,10–0,15 м/мин при зазоре не более 5 мм. Рост показаний указывает на место дефекта, максимальный сигнал фиксируется как точка локализации. По завершении испытаний выполняется повторная проверка по имитатору для контроля стабильности чувствительности и исключения дрейфа.

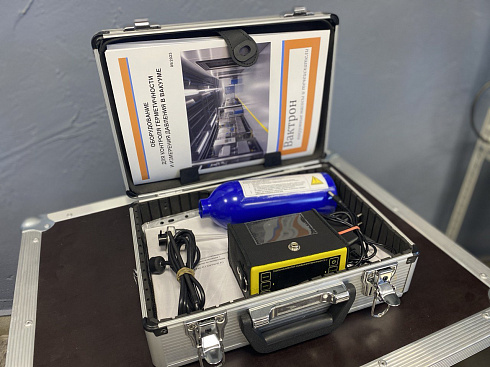

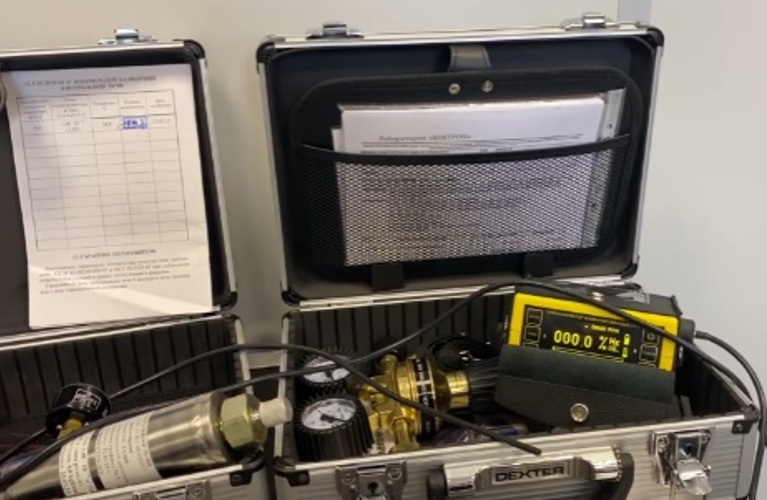

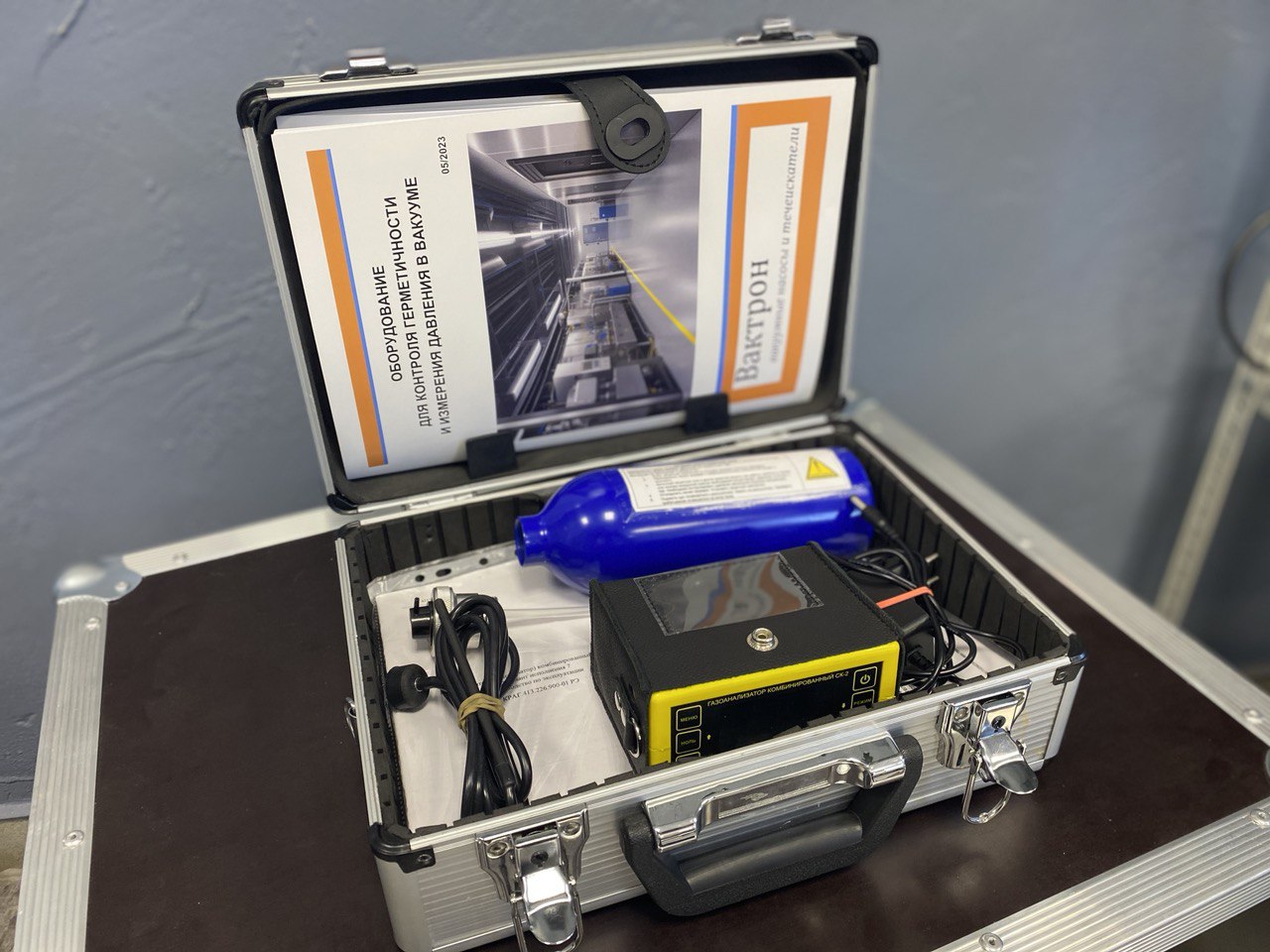

Комплект «Гелийком» ориентирован на практические задачи полевого течеискания без применения вакуумного метода и без расхода специальных смесей, кроме контрольного гелия. Прибор может применяться для поиска утечек в трубопроводах и инженерных системах, включая теплоснабжение, поливочные и оросительные линии, контуры снеготаяния и другие объекты, где требуется быстрое решение по месту нарушения герметичности. Конструкция допускает работу в широком диапазоне температур, при изменении влажности и пространственного положения прибора. Комплект относится к специальному технологическому оборудованию индикаторного типа и не подлежит государственной поверке.
