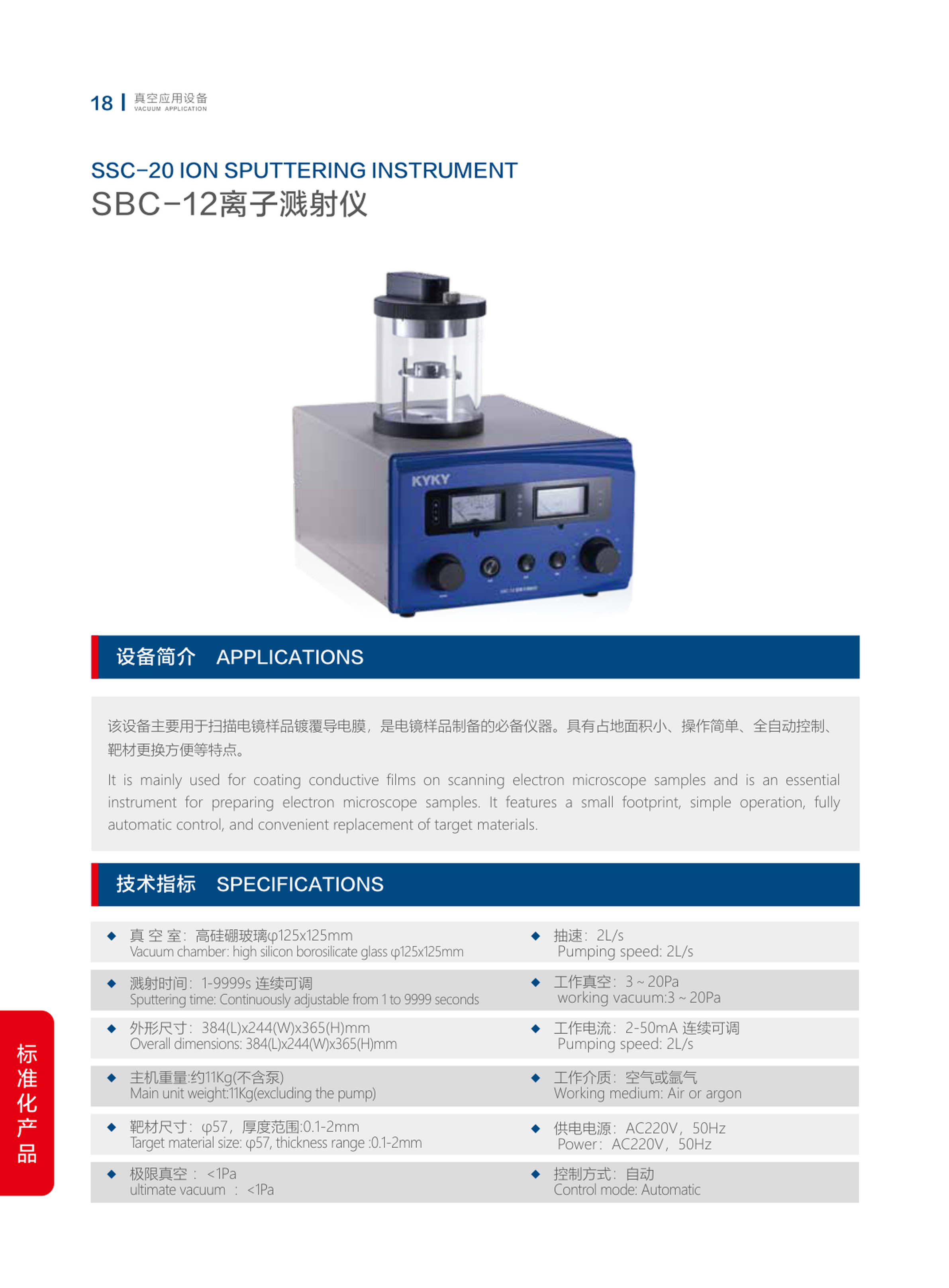

Ионный напылитель для подготовки образцов SEM KYKY SBC-12
Ионный напылитель для подготовки образцов SEM KYKY SBC-12 — русская техническая карточка оборудования KYKY для инженерного подбора и подготовки конфигурации под задачу заказчика.
Лаборатория LeakLab является официальным представителем KYKY в России и выполняет поставку оборудования и компонентов, сервисные работы, а также услуги по контролю герметичности установок и систем. Контакты для подбора: info@kyky.info, +7-812-715-00-17.
Назначение
Прибор для нанесения проводящих пленок на образцы сканирующей электронной микроскопии.
Принцип работы и исполнение
Принцип и исполнение указаны по семейству оборудования и модели.
Конструктивные особенности
- компактное исполнение
- простое управление
- полностью автоматический режим
- удобная замена мишени
Технические характеристики
| Вакуумная камера | высококремниевое боросиликатное стекло φ125×125 мм |
|---|---|
| Время напыления | 1-9999 с, плавная регулировка |
| Габариты | 384(L)×244(W)×365(H) мм |
| Масса основного блока | около 11 кг, без насоса |
| Размер мишени | φ57 мм, толщина 0.1-2 мм |
| Предельный вакуум | <1 Па |
| Скорость откачки | 2 л/с |
| Рабочий вакуум | 3-20 Па |
| Рабочий ток | 2-50 мА, плавная регулировка |
| Рабочая среда | воздух или аргон |
| Питание | AC220 В, 50 Гц |
| Управление | автоматическое |
Компоненты и совместимость
| Модель | sbc-12-ion-sputtering-instrument |
|---|---|
| Семейство | standardized_products |
| Раздел оборудования | Вакуумные системы и установки |
| Подбор ответных компонентов | по фланцам, диапазону давления, контроллерам, кабелям, приводу и условиям эксплуатации |
Области применения
- вакуумные технологические линии
- научные и аналитические приборы
- производственный контроль герметичности
- полупроводниковые, оптические, аэрокосмические и приборостроительные задачи
Условия эксплуатации
Рабочая среда, монтажное положение, температура, питание, управляющие сигналы и допустимые нагрузки выбираются по конкретному исполнению. Неподтвержденные числовые параметры в карточку не добавляются.
Стандартная поставка
Изделие KYKY в выбранном исполнении, базовая заводская комплектация и маркировка модели. Кабели, контроллеры, ответные фланцы, уплотнения и вспомогательные узлы подбираются отдельно, если они не входят в конкретное исполнение.
Опции
Возможны подбор фланцев, кабелей, контроллеров, приводов, форвакуумной ступени, измерительных каналов и специальной конфигурации под вакуумную систему.
