Описание

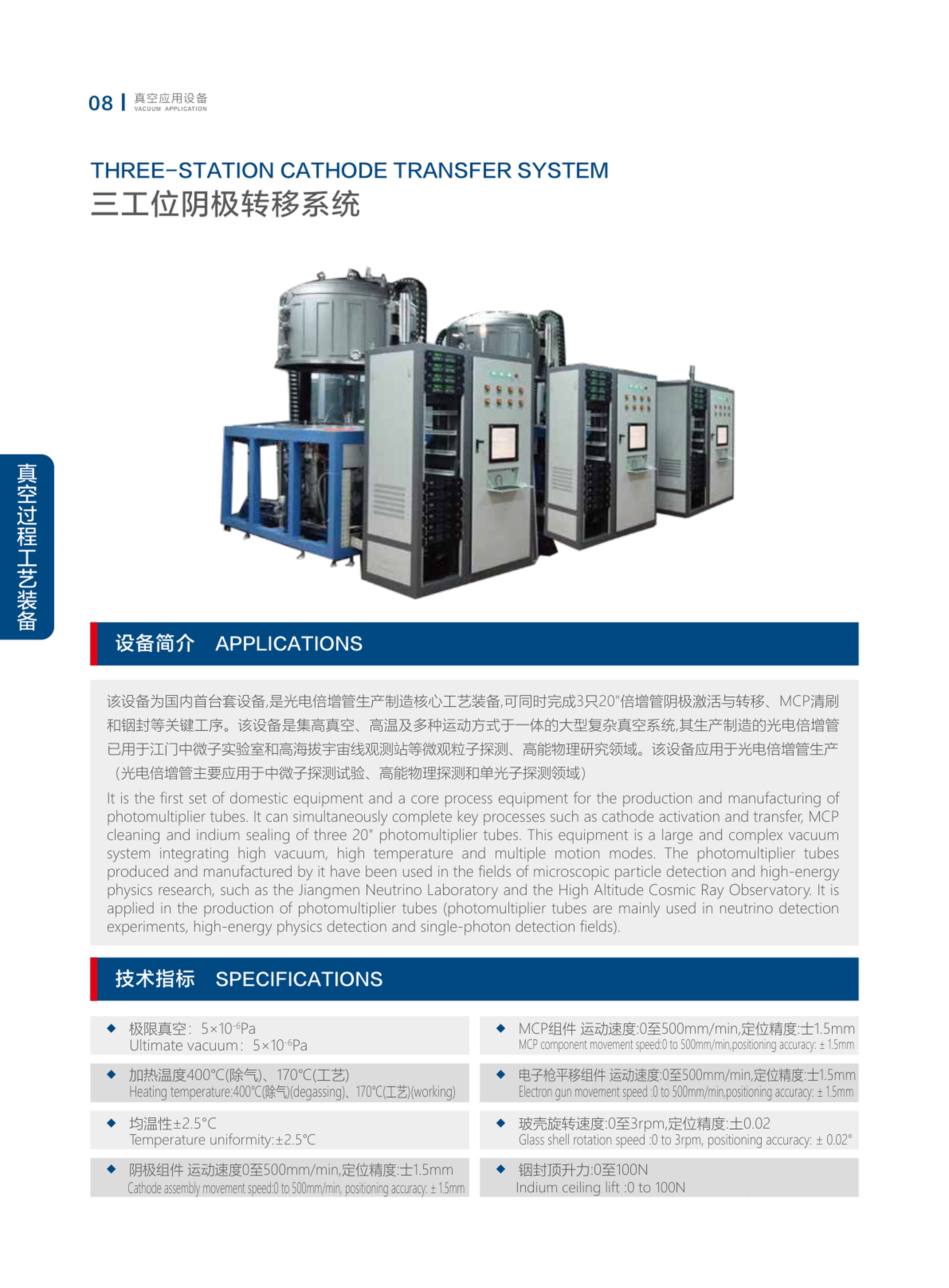

Трехпозиционная вакуумная система переноса катодов KYKY
Трехпозиционная вакуумная система переноса катодов KYKY — русская техническая карточка оборудования KYKY для инженерного подбора и подготовки конфигурации под задачу заказчика.
Лаборатория LeakLab является официальным представителем KYKY в России и выполняет поставку оборудования и компонентов, сервисные работы, а также услуги по контролю герметичности установок и систем. Контакты для подбора: info@kyky.info, +7-812-715-00-17.
Назначение
Ключевое технологическое оборудование для производства фотоумножителей, включая активацию и перенос катодов, очистку MCP и индиевую герметизацию.
Принцип работы и исполнение
Принцип и исполнение указаны по семейству оборудования и модели.
Конструктивные особенности
- крупная высоковакуумная система с нагревом и несколькими типами перемещений
- одновременная обработка трех 20-дюймовых фотоумножителей
- применение в установках для нейтринных экспериментов, космических лучей и физики высоких энергий
Технические характеристики
| Предельный вакуум | 5×10^-6 Па |
|---|---|
| Температура нагрева | 400 °C для дегазации; 170 °C для рабочего процесса |
| Равномерность температуры | ±2.5 °C |
| Скорость перемещения катодного узла | 0-500 мм/мин |
| Точность позиционирования катодного узла | ±1.5 мм |
| Скорость перемещения MCP-узла | 0-500 мм/мин |
| Точность позиционирования MCP-узла | ±1.5 мм |
| Скорость перемещения электронной пушки | 0-500 мм/мин |
| Точность позиционирования электронной пушки | ±1.5 мм |
| Скорость вращения стеклянной оболочки | 0-3 об/мин |
| Точность позиционирования вращения | ±0.02° |
| Усилие подъема при индиевом запечатывании | 0-100 Н |
Компоненты и совместимость
| Модель | three-station-cathode-transfer-system |
|---|---|
| Семейство | vacuum_process_equipment |
| Раздел оборудования | Вакуумные системы и установки |
| Подбор ответных компонентов | по фланцам, диапазону давления, контроллерам, кабелям, приводу и условиям эксплуатации |
Области применения
- вакуумные технологические линии
- научные и аналитические приборы
- производственный контроль герметичности
- полупроводниковые, оптические, аэрокосмические и приборостроительные задачи
Условия эксплуатации
Рабочая среда, монтажное положение, температура, питание, управляющие сигналы и допустимые нагрузки выбираются по конкретному исполнению. Неподтвержденные числовые параметры в карточку не добавляются.
Стандартная поставка
Изделие KYKY в выбранном исполнении, базовая заводская комплектация и маркировка модели. Кабели, контроллеры, ответные фланцы, уплотнения и вспомогательные узлы подбираются отдельно, если они не входят в конкретное исполнение.
Опции
Возможны подбор фланцев, кабелей, контроллеров, приводов, форвакуумной ступени, измерительных каналов и специальной конфигурации под вакуумную систему.
