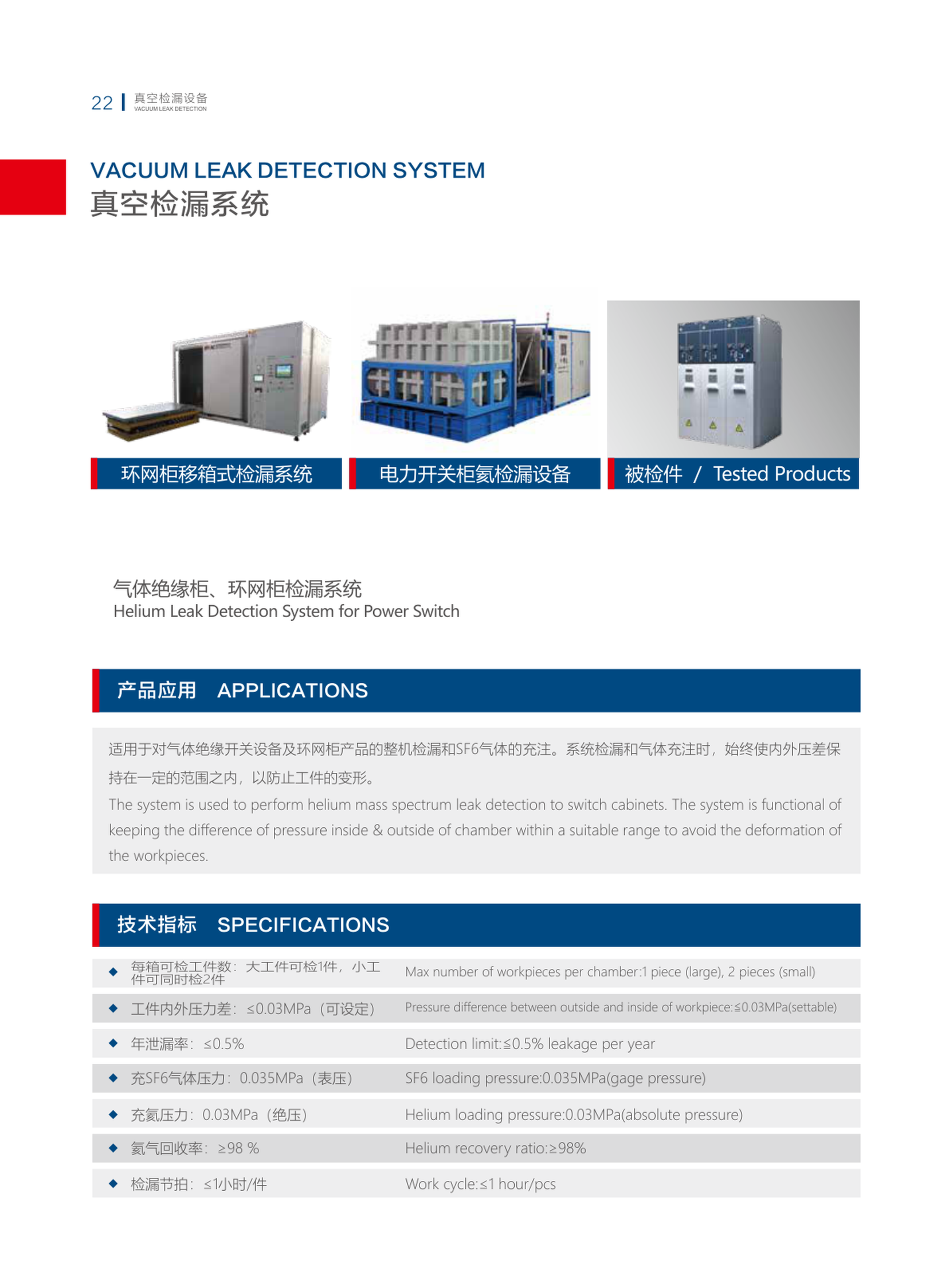

Гелиевая система контроля герметичности GIS и кольцевых распределительных шкафов KYKY
Гелиевая система контроля герметичности GIS и кольцевых распределительных шкафов KYKY — русская техническая карточка оборудования KYKY для инженерного подбора и подготовки конфигурации под задачу заказчика.
Лаборатория LeakLab является официальным представителем KYKY в России и выполняет поставку оборудования и компонентов, сервисные работы, а также услуги по контролю герметичности установок и систем. Контакты для подбора: info@kyky.info, +7-812-715-00-17.
Назначение
Система контроля герметичности газоизолированных шкафов и кольцевых распределительных устройств с заполнением SF6.
Принцип работы и исполнение
Принцип и исполнение указаны по семейству оборудования и модели.
Конструктивные особенности
- поддержание допустимой разности давления внутри и снаружи камеры для предотвращения деформации изделия
- контроль крупных и малых изделий в камере
Технические характеристики
| Количество изделий в камере | 1 крупное изделие или 2 малых изделия |
|---|---|
| Разность давления внутри/снаружи изделия | ≤0.03 МПа, настраиваемо |
| Годовая утечка | ≤0.5 %/год |
| Давление наполнения SF6 | 0.035 МПа, манометрическое |
| Давление наполнения гелием | 0.03 МПа, абсолютное |
| Коэффициент рекуперации гелия | ≥98 % |
| Такт контроля | ≤1 ч/шт |
Компоненты и совместимость
| Модель | helium-leak-detection-system-for-power-switch |
|---|---|
| Семейство | industrial_leak_detection_systems |
| Раздел оборудования | Вакуумные системы и установки |
| Подбор ответных компонентов | по фланцам, диапазону давления, контроллерам, кабелям, приводу и условиям эксплуатации |
Области применения
- вакуумные технологические линии
- научные и аналитические приборы
- производственный контроль герметичности
- полупроводниковые, оптические, аэрокосмические и приборостроительные задачи
Условия эксплуатации
Рабочая среда, монтажное положение, температура, питание, управляющие сигналы и допустимые нагрузки выбираются по конкретному исполнению. Неподтвержденные числовые параметры в карточку не добавляются.
Стандартная поставка
Изделие KYKY в выбранном исполнении, базовая заводская комплектация и маркировка модели. Кабели, контроллеры, ответные фланцы, уплотнения и вспомогательные узлы подбираются отдельно, если они не входят в конкретное исполнение.
Опции
Возможны подбор фланцев, кабелей, контроллеров, приводов, форвакуумной ступени, измерительных каналов и специальной конфигурации под вакуумную систему.
Связанные модели KYKY
- Сверхчистая высоковакуумная откачная система KYKY
- Вакуумная система откачки и газонаполнения лазерных гироскопов KYKY
- Высокотемпературная высоковакуумная система дегазации KYKY
- Трехпозиционная вакуумная система переноса катодов KYKY
- Линия ионной имплантации и магнетронного напыления KYKY
- Высоковакуумная система нанесения светоблокирующих пленок MCP KYKY
- Вакуумная печь пайки и отжига KYKY
- Комплексный вакуумный стенд моделирования факторов ближнего космоса KYKY
- Вакуумная климатическая камера с жидкоазотным охлаждением KYKY
- Термовакуумная система моделирования космической среды KYKY
- Гелиевая система контроля герметичности сверхвысоковольтных трубопроводов KYKY
- Автоматическая гелиевая масс-спектрометрическая система контроля автокомпонентов KYKY
- Гелиевая установка контроля герметичности конденсаторов и испарителей KYKY
- Ионный напылитель для подготовки образцов SEM KYKY SBC-12
Запрос коммерческого предложения
Для подбора конфигурации и получения предложения отправьте запрос через форму сайта, напишите на info@kyky.info или позвоните по телефону +7-812-715-00-17.
